Кузьмин Н. А., Чусов П. В., Медведев И. А., Аветисян А. А., Дроздов А. Д., Забелин Р. Р., Шелкоусов Е. А., Лисин А. В. Проверка исправности аккумуляторных батарей // Молодой ученый. — 2020. — №9. — С. 26-29. — URL https://moluch.ru/archive/299/67793/ (дата обращения: 01.04.2020).



Статья включает в себя: проверка напряжения и ЭДС нагрузочной вилкой, проверка необходимого уровня электролита.

Ключевые слова: проверка исправности аккумуляторных батарей.

Проверка напряжения и электродвижущей силы довольна, проста и не требует огромных затрат. В виде испытуемого аккумулятора будет использовать АКБ 6 СТ 190 (рис.1), у которого напряжение составляет 12 В.

7dSrpcXNIDNGBV8

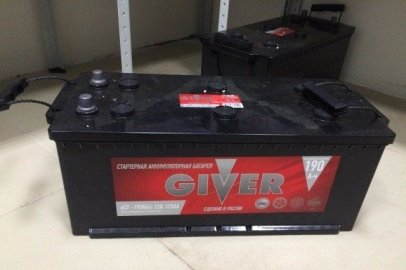

Рис. 1. Аккумуляторная батарея 6 СТ 190

Правильным будет разобраться, в чем заключается различие между напряжением и ЭДС? Напряжение, это разность потенциалов на выходе источника напряжения. А электродвижущая сила, это напряжение, которое создает сторонние силы внутри источника тока. Проверка напряжения и ЭДС производиться нагрузочной вилкой (рис.2) [1].

a7eded5s-960

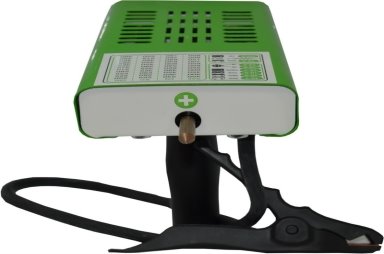

Рис. 2. Нагрузочная вилка

Сущность проверки заключается в следующем: к положительному и отрицательному концу аккумуляторной батареи прикладывают нагрузочную вилку, один конец которого выполнен в виде зажима, а второй в виде штока, который создает нагрузку (рис.3), при этом напряжение должно показывать 12 В, допускается отклонение +/- 0,5 В. Проверка ЭДС производится надавливанием на вилку, тем самым фактически искусственно создаем нашему аккумулятору дополнительную нагрузку, то есть проверяем его сможет ли он выдержать второстепенные источники питания, при этом ЭДС будет составлять 10 В, с допущениями +/- 0,5 В. С другой стороны, если нагрузочная вилка показывает намного меньше, это свидетельствует о том что в скором времени такой аккумулятор разрядится, а то и вовсе выйдет из строя.

N-2005-zad

Рис. 3. Расположение соответствующих контактов нагрузочной вилки

Как известно расшифровка аккумуляторной батареи 6 СТ 190 довольно проста. Цифра 6 обозначает количество, так скажем мини батареек в большой конструкции, в данном случае в одном большом блоке умещается 6 мини аккумуляторных батарей (пластин). Также всеми известно, что одна такая пластина имеет общее напряжение 2В, то есть в совокупности (рис4) видно, что при последовательном соединении общее напряжение будет составлять 12 В. Значение «СТ», обозначает что она стартерная. Число «190» характеризует емкость аккумуляторной батареи, а это количество энергии, которую может отдавать батарея, при определенном напряжении, в определенный промежуток времени. Измеряется в Амперах или Миллиамперах в час. То есть данная аббревиатура характеризует то, что аккумулятор целый час с нагрузкой в 190 Ампер и номинальным напряжением в 12В [2].

Без имени

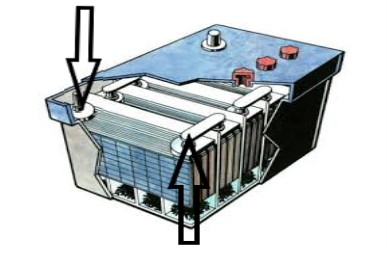

Рис. 4. Размещение пластин в аккумуляторной батарее

Проверка необходимого уровня электролита в аккумуляторной батарее. Для проверки уровня электролита необходима стеклянная полая трубочка (рис.5)

1453719960_608523cs-960

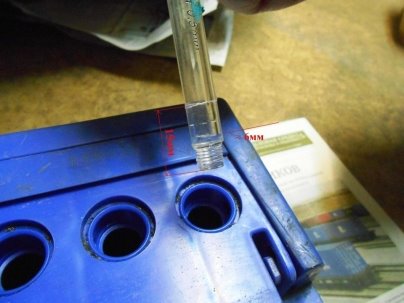

Рис. 5. Проверка уровня электролита

Для этого полую трубку опускают перпендикулярно в заливное отверстие и зажимают большим пальцем в верхней части трубку таким образом, чтобы вещество, находящее в трубке зафиксировалось, приподняв трубку необходимо убедиться в том что уровень вещества находится диапазоне 1–2 см, после чего вещество сливают обратно в полость и фиксируют крышкой, после чего происходит проверка следующих отверстий [3].

Подводя итоги, следует отметить, эксплуатационные свойства аккумуляторной батареи во многом зависят от правильной ее эксплуатации, периодической проверки ЭДС и напряжения, а также проверки уровня электролита. Также хотелось бы отметить, что многие продавцы всячески пытаются обмануть покупателя, связано это с тем, что производя измерения нагрузочной вилкой они производят проверку только напряжения, и на это останавливаются и утверждают, что аккумуляторная батарея исправна и показывает 12 В, но на самом деле, они не проверяли ЭДС, именно в этом заключается особенность аккумуляторной батареи, что большинство показывает низкие параметры, показания которые которых не достигают 5В. Следовательно, в таком случае аккумуляторную батарею покупать не стоит.
