Снижение теплопотерь малоэтажных жилых зданий при использовании тепловой изоляции ограждающих конструкций | Статья в журнале «Молодой ученый»

Отправьте статью сегодня! Журнал выйдет 18 июля, печатный экземпляр отправим 22 июля.

Опубликовать статью в журнале

Авторы: ,

Рубрика: Технические науки

Опубликовано в Молодой учёный №52 (290) декабрь 2019 г.

Дата публикации: 31.12.2019

Статья просмотрена: 24 раза

Библиографическое описание:

Кутлугаллямов, Г. Г. Снижение теплопотерь малоэтажных жилых зданий при использовании тепловой изоляции ограждающих конструкций / Г. Г. Кутлугаллямов, Р. Г. Махмутов. — Текст : непосредственный // Молодой ученый. — 2019. — № 52 (290). — С. 38-40. — URL: https://moluch.ru/archive/290/65925/ (дата обращения: 06.07.2020).



В рамках данной работы рассмотрено снижение тепловых потерь через ограждающие конструкции частных малоэтажных зданий посредством использования тепловой изоляции.

Ключевые слова: тепловая изоляция, теплопотери, ограждающие конструкции.

Для решения проблем по энергосбережению в современном строительстве предусматривается использование теплоизоляционных материалов в многослойных ограждающих конструкциях. В настоящее время для утепления уже существующих и вновь возводимых зданий и сооружений широко применяются традиционные теплоизоляционные материалы, такие как минеральная вата и полимерные утеплители (пенополистирол, пенополиуретан).

Расчет теплопотерь необходимо проводить согласно действующим нормативно-техническим документам.

В качестве несущих конструкций примем сосновый брус толщиной 150 мм, изоляции минеральную ваты из каменного волокна толщиной 50 мм. Для влагоизоляции и ветрозащиты используем листы фанеры толщиной 8 мм.

Исходные данные:

  1. Толщина стены и слоёв изоляции: (сосновый брус), (минеральная вата), (фанера);
  2. Температура наружного воздуха и воздуха внутри помещений: ;
  3. Теплофизические параметры материалов:
  4. Коэффициенты теплоотдачи

Расчет теплового потока через ограждающие конструкции можно представить как расчет через многослойную плоскую стенку при ГУ-III:

Схемы расчетной области с учетом изоляции и без неё представлены ниже (рис. 1, рис. 2).

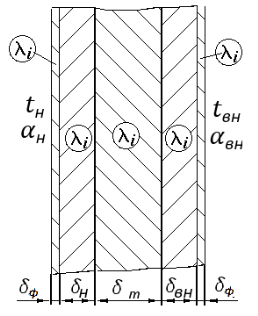

Рис. 1. Схематическое изображение расчетной области без учета изоляции

Рис. 2. Схематическое изображение расчетной области с учетом изоляции

Расчет без учета изоляции:

Расчет с учетом изоляции:

На основе выполненных расчетов можно провести сравнение теплового потока через ограждающие конструкции:

Заключение: в результате использования тепловой изоляции удельные теплопотери уменьшились с до . Повышение энергоэффективности на 60,2 % очень хорошо сказывается на экономии топлива, затраченного на обогрев здания.

Литература:

  1. Цирельман Н. М. Теория и прикладные задачи тепломассопереноса. Учеб. пособие/ Н. М. Цирельман. — М.: Машиностроение, 2011. — 503 с.
  2. Табунщиков Ю. А., Ливчак В. И., Гагарин В. Г. Пути повышения энергоэффективности эксплуатируемых зданий // АВОК. 2009.
  3. СП 131.13330.2012 «Строительная климатология. Актуализированная редакция СНиП 23–01–99»;
  4. ГОСТ 30494–2011 «Здания жилые и общественные. Параметры микроклимата в помещениях»;
  5. СП 55.13330.2016 «Дома жилые одноквартирные. Актуализированная редакция СНиП 31–02–2001»;
  6. СП 50.13330.2012 «Тепловая защита зданий. Актуализированная редакция СНиП 23–02–2003»;
Основные термины (генерируются автоматически): учет изоляции, тепловая изоляция, расчетная область, минеральная вата, расчет, тепловой поток, схематическое изображение, сосновый брус.
