Турсунов, О. Б. Новые материалы для фотоэнергетики / О. Б. Турсунов, Мухамед Кабир Бахадирханов, Х. М. Илиев. — Текст : непосредственный // Молодой ученый. — 2019. — № 43 (281). — С. 22-27. — URL: https://moluch.ru/archive/281/63344/ (дата обращения: 28.03.2024).



В данной работе предлагается новый механизм повышения КПД: фотоэлементы на основе кремния, с формированием бинарных элементарных ячеек в решетке кремния. Управляя концентрацией, структурой, составом бинарных элементарных ячеек с участием примесных атомов с таблицы Менделеева 3–5 группы можно не только управлять шириной запрещенной зоны, но также варьировать и другими фундаментальными параметрами. Показано, что существует определенное термодинамическое условие легирования кремния, при котором происходит самоорганизация бинарных элементарных ячеек. Особенность предлагаемой технологии заключается в том, что при формировании бинарных элементарных ячеек практически не нарушается химическая связь в кремнии, что позволяет формировать различные ассоциации бинарных элементарных ячеек вплоть до образования нанокристаллов полупроводниковых соединений AIIIBV. Это и есть новый подход к получению более эффективных материалов для фотоэнергетики на основе кремния.

Ключевые слова: солнечный элемент (СЭ), кремний, бинарные элементарные ячейки, КПД, примеси.

В настоящее время на основе различных полупроводниковых материалов разработаны и производятся следующие поколения солнечных элементов (СЭ):

  1. СЭ на основе монокристаллического кремния.
  2. Многокаскадные тонкоплёночные СЭ на основе AIIIBV и СЭ на основе аморфных материалов
  3. СЭ на основе полимерных материалов. [1]

Каждое из этих поколений СЭ имеет свои преимущества и недостатки.

Первое поколение обладает неплохим КПД, стабильными параметрами и большим сроком службы – более 50 лет. Однако для изготовления таких СЭ требуется слишком много полупроводникового материала, который в себестоимости готовой продукции занимает более 50 %, что затрудняет дельнейшее снижение цены данных СЭ.

Второе поколение СЭ на основе AIIIBV (GaP, InP, GaAs) и особенно многокаскадные СЭ обладают максимальным КПД, более 50 %, относительно стабильными параметрами, однако технология изготовления таких СЭ требует слишком больших расходов. Так для получения 1 кВт*ч энергии на основе данных СЭ требуется в 50 раз больше средств, чем для СЭ на основе кремния. Поэтому такие СЭ в основном используются для электропитания космических летательных аппаратов и находят весьма незначительное применение в наземных условиях.

А СЭ на основе аморфного кремния имеет КПД около 8–10 %, достаточно дешёвые, гибкие, пластичные, тонкие плёнки, удобные для эксплуатации в различных условиях. Однако, главным их недостаткам является существенная деградация параметров со временем.

Третье поколение СЭ на основе полимерных материалов имеет КПД около 12–15 %. Однако, широкомасштабное применение таких элементов затруднено из-за технологии получения материалов.

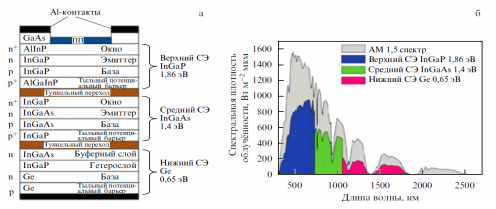

CЭ II поколение

Рис.1.

Поэтому возникает вопрос, что ожидает полупроводниковую фотоэнергетику в ближайшем будущем. Актуален вопрос разработки новых полупроводниковых материалов или управление фундаментальными параметрами существующих полупроводниковых материалов. Однако в настоящее время решение данного вопроса практически отсутствует.

Одним из реальных способов повышения параметров фотоэлементов является использование части спектра солнечного излучения с энергией hυ

Наша научная школа в последние 15–20 лет занимается разработкой физических основ и технологии объемнонаноструктурированного полупроводникового кремния на основе формирования кластеров примесных атомов в решетке с управляемой структурой, составом, размером и концентрацией [2], [3], [4]. Сущность данной идеи заключается в определении оптимальных термодинамических условий формирования кластеров с максимальным участием всех введенных примесных атомов в процессе кластерообразования. Это достигается на основе разработанной нами технологии «низкотемпературного» легирования с последующей термообработкой при определенных условиях [5], [6].

Такая технология позволяет формировать в решетке кремния простые атомные, бинарные (мономолекулярные) и более сложные полимолекулярные кластеры, образующие квантовые точки с новыми физическими свойствами. В этом плане представляет большой научный и практический интерес формирование бинарных кластеров с участием элементов третьей, пятой и второй, шестой групп.

Как известно, элементы третьей и пятой групп при их введении по отдельности в основном находятся в узлах решетки, образуя твердые растворы замещения и выступают в качестве акцепторов и доноров соответственно. Поэтому эти элементы являются технологическими примесями и широко используются для получения n и р типа проводимости кремния с заданными физическими параметрами слоев.

Максимальная растворимость этих примесей в кремнии составляет 1020–1021см-3.

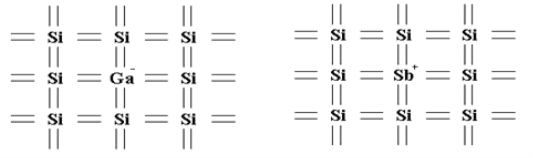

Рис.2. Кремний p-типа; кремний n-типа

В условиях последовательного легирования кремния с последующей термообработкой при определенных термодинамических условиях можно сформировать в решетке кремния бинарные кластеры с участием этих примесных атомов. При этом атомы третьей и пятой групп будут находиться рядом и занимать два соседних узельных положения в решетке (образуя электронейтральные молекулы (АIII-ВV+). В результате этого формируется новая элементарная ячейка типа (Si2AIII-BV+).

Формирование таких элементарных ячеек практически не нарушает тетраэдрические связи решетки кремния и молекулы АIIIВV встраиваются в решетку, не нарушая ее структуры. Формирование таких ячеек обеспечивает более выгодное термодинамическое состояние системы, т. е. система при этим переходит к минимуму энергии.

Изменение свободной энергии системы можно описать в виде:

В данном случае значение E3 практически равно нулю, E2 имеет малую величину. Поэтому изменение свободной энергии системы в основном определяется величиной E1.

Все это стимулирует самоорганизацию и самоперестройку.

Рис.3. Новая элементарная ячейка

Si2Ga-P+(Si2AIIIBV) в кремнии Ga-P+(AIIIBV) в кремнии

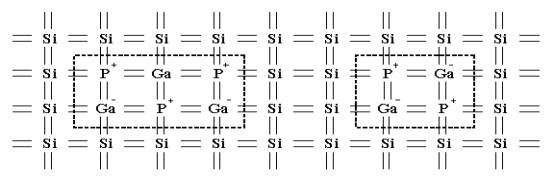

Рис.4. Ассоцация элементарных ячеек Ga-P+(AIIIBV)в кремнии

Как показали результаты исследования, с ростом концентрации введенных примесных атомов происходит ассоциация молекул с образованием более сложных структур, в конце концов образующих зародыши новой фазы полупроводникового соединения, то есть происходит формирование нанокристаллов полупроводниковых соединений AIIIBV в решетке кремния.

При этом возникает вопрос, можно ли сформировать элементарные ячейки всех полупроводниковых соединений типа АIIIВV? Как показывают расчеты и анализ экспериментальных данных, существенную роль здесь играют физические, химические и диффузионные параметры примесных атомов.

На основе расчета и анализа экспериментальных данных определены возможности формирования молекул из атомов третьей и пятой групп:

– Наиболее подходящие пары — BBi; AlP; GaP;

– Подходящие пары — BSb; AlAs; GaAs;

– Возможные пары — BAs; GaSb; InP;

– Не подходящие пары — остальные соединения.

В новых бинарных элементарных ячейках Si2Ga-P+ валентные электроны, участвующие в ковалентных связах, в зависимости от значения электроотрицательности атомов Si, а также атомов III и V групп должны иметь различные энергии связи.

Зонная структура кремния с бинарными ячейками AIIIBV

– I обогащенная область кремния с нанокристаллами AIIIBV (0,7–1 мкм).

– II обогащенная область кремния с элементарными ячейками AIIIBV (0,7–3 мкм).

– III область кремния с элементарными ячейками AIIIBV (1–5 мкм).

Рис. 5. Спектральная зависимость фотоЭДС и Iкз изготовленных лабораторных экземпляров фотоэлементов на основе кремния с элементарными ячейками GaSb при мощности ИК излучения 5х10–6 Вт на 1 см2

Рис.6. Промышленные фотоэлементы на основе кремния

Аналогичные результаты были получены в фотоэлементах с другими типами бинарных кластеров. В этом случае область спектральной фоточувствительности расширяется до λ=3,8 мкм.

Рис.7.

Для подтверждения этих идей ниже приводятся некоторые наши экспериментальные данные.

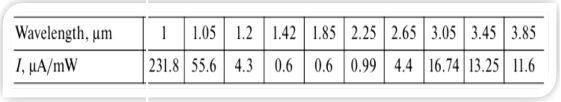

Спектральная зависимость снималась при наличии кремниевых фильтров, чтобы ограничить возможность попадания фонового света с hν>Eg. Как видно из рис.7, в этих образцах фотоответ начинается при λ=2,5 мкм и фототок быстро непрерывно растет и достигает аномально большого значения уже при λ=1,5–1,6 мкм. Величина фототока при этом практически не отличается от фототока в области собственного поглощения.

В этом случае практически весь спектр инфракрасного излучения Солнца будет участвовать в фотогенерации носителей, то есть появляется возможность создания не только более эффективных фотоэлементов, но и фотоэлементов, работающих в основном в ИК области спектра (например, для термофотоэлектрического преобразования тепловой энергии).

Это означает, что в ближайшем будущем на основе кремния с бинарными нанокластерами можно создать многокаскадные «кремниевые» фотоэлементы, заменяющие дорогостоящие многокаскадные фотоэлементы на основе полупроводниковых твердых растворов элементов третьей, пятой, и второй, шестой групп. На основе таких материалов можно решить многие другие проблемы фотоники и оптоэлектроники. В таких материалах можно предсказать существенное расширение спектральной области фоточувствительности как в ультрафиолетовую, так и в инфракрасную области спектра. Следует отметить, что поглощение света при этом может происходить путем прямых межзонных переходов, т.к. атомы элементов II и VI группы в этом случае действуют не как легирующие примеси, а выступают в качестве основы новых элементарных ячеек. Прямозонность нанокристаллов является залогом их высокой фоточувствительности в широком спектральном диапазоне.

Таким образом, создавая путем простой технологии диффузии примесные кластеры с необходимыми параметрами в решетке распространенного и дешевого материала электронной техники — кремния, можно получить совершенно новый класс полупроводниковых материалов. Это дает начало новому научному направлению в области полупроводникового материаловедения.

Литература:

  1. В. А. Миличко, А. С. Шалин, И. С. Мухин, А. Э. Ковров, А. А. Красилин, А. В. Виноградов, П. А. Белов, К. Р. Симовский журнал «Успех физических наук» том186 № 8. Август,2016г.
  2. Baxadirxanov M. K., Askarov Sh.I., Norkulov N. Phys. Stat. Sol. (a) 1994, 142, p. 339
  3. Baxadirxanov M.K, Iliyev X.M, Saparniyazova Z. M. Inorganic Materials 2015, 51(8): 767
  4. Baxadirxanov M.K, Toshboyev T. U.. Inorganic Materials 2011, 47(5): 479
  5. Baxadirxanov M.K, Isamov S.B, Mavlyanov G. X. Technical Physics Letters 2009, 35(8): 741–744
  6. Baxadirxanov M.K, Abduraxmonov B. A. ДАН РУз 2013, 3: 29–33
