Двускатная крыша — одна из наиболее популярных в строительстве, которая обеспечивает хорошую защиту от дождя, снега и ветра.
Существует множество технологий устройства двускатной кровли. В данном случае усложним себе задачу и рассмотрим реконструкцию обычной скатной кровли в 5-этажном жилом здании. При этом превратив ее в двускатную. Так как здание жилое, то нужно разработать такую технологию, при которой временно выселять жильцов из их домов не придется.
В технологии, которая рассмотрена в данной статье, значительно снижается стоимость работ по устройству двускатной кровли, значительно сокращается продолжительность строительства, обеспечивается безопасность выполняемых работ и производится рациональное использование трудовых ресурсов и машин.
На рисунке 1 представлена схема двускатной крыши.

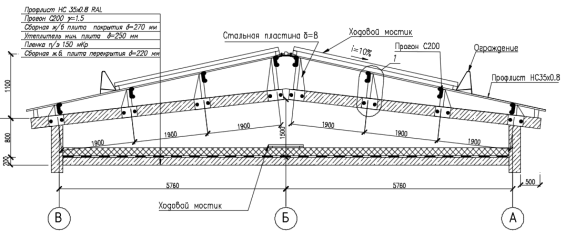

Рис. 1. Схема двускатной крыши
В данном случае, скелетом крыши служат металлические квадратные стойки размером 100 х 100 х 5 мм и прогоны С200. Так же по краям сборной ж/б плиты покрытия устанавливают металлические трубы, которые препятствуют образованию большого момента и разрушению конструкции.
Основные конструктивные элементы двускатной крыши:
- металлическая квадратная труба, размером 100 х 100 х 5;
- прогон С200;
- профилированный настил НС-35–1000–0,8.
Металлическая труба, размером 100х100х5, служит опорой, которая опирается на металлическую пластину, прикрепленную к плите покрытия. На которую, в последующем, прикрепляются прогоны.
C-прогоны производятся методом холодного формования из оцинкованной стали с содержанием цинка 275 г/кв. м и выше.
Благодаря горячему оцинкованию профили ЛСТК обладают отличной устойчивостью к агрессивным воздействиям среды без дополнительной защиты поверхности.
Использование конструкционной стали марки S350, а также оптимальная конфигурация сечения профиля обеспечивают высокую несущую способность и малый вес конструкций, тем самым сокращают стоимость и сроки строительства.
В реконструкции данного здания, применяется профнастил НС-35–1000–0,8, который, по расчетам, выдержит снеговую нагрузку для данного снегового района.
Реконструкция кровли
Этап 1 — Монтаж П-образной металлической закладной пластины шпильками d=14мм к ребрам плиты покрытия представлена на рисунке 3.11.
Рис. 2. Монтаж закладной пластины шпильками d=14мм к ребрам плиты покрытия
Этап 2 — Монтаж стойки (квадратная труба 100 х 100 х 5) к закладной детали осуществляется с помощью ручной дуговой сварки [1]. Монтаж стойки представлен на рисунке 3.

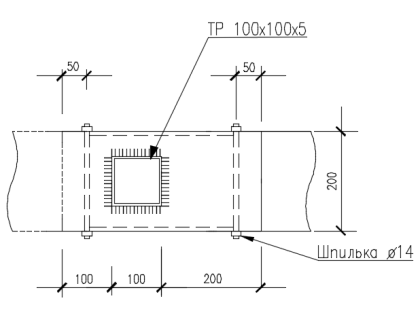

Рис. 3. Монтаж стойки (квадратная труба 100 х 100 х 5) к закладной детали
Этап 3 — Монтаж косынки (стальная пластина, толщиной 8мм) с помощью ручной дуговой сварки к стойке и к закладной металлической плите [2]. Монтаж косынки представлен на рисунках 4.

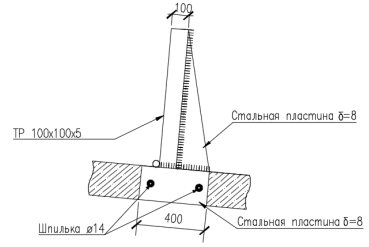

Рис. 4. Монтаж косынки (стальная пластина, толщиной 8мм)
Этап 4 — монтаж прогонов С200 с помощью шпилек d=8мм. Монтаж прогонов представлен на рисунке 5.

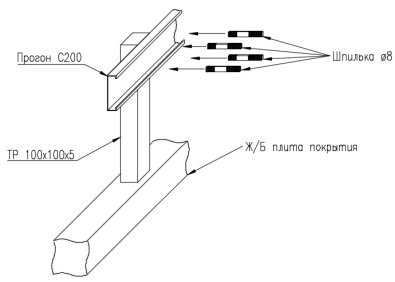

Рис. 5. Монтаж прогонов С200 с помощью шпилек d=8мм
Этап 5 — Монтаж проф. настила НС-35–1000–0,8 к прогонам саморезами 4.8х19 и 5.5х32 в каждую волну профиля представлен на рисунке 6.

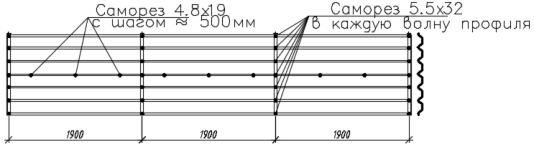

Рис. 6. Монтаж профилированного настила НС-35–1000–0,8 к прогонам
Этап 6 — Монтаж кровельного ограждения.
Не только активная работа, но и просто пребывание на скатной крыше сопряжено с риском. Устранить эту опасность призвано металлическое кровельное ограждение, установленное по всему периметру конструкции крыши.
Согласно требованиям технического регламента, кровельное ограждение купить и установить обязан владелец любого здания с плоской или скатной крышей с углом уклона до 12 ос и высотой стен от 10 метров.
Этап 7 — Монтаж ходовых мостиков.
Кроме ограждений периметра, в число функциональных средств обеспечения безопасности может входить металлический переходный мостик на кровле, установленный между краем крыши и дымоходом, либо ведущий к мансардным окнам, смотровому люку, месту установки телевизионной антенны или другого инженерного оборудования.
Установленный на этапе устройства кровли переходный мостик не только обеспечит возможность безопасного передвижения по скатной крыше работающего на ней технического персонала, но и сбережет от возможного повреждения обувью и инструментами дорогие кровельные материалы.
Этап 8 — Монтаж желобов.
Желоб водосточный — элемент предназначен для сбора дождевой воды и служит компенсатором перелива воды. В зимний период иногда выполняет роль снегозадержателя при оползании снега с кровельного ската. Инновационная форма желоба с дополнительным ребром жесткости обеспечивает надежность крепления в кронштейнах и защищает от перелива при обильных осадках.
Этап 9 — Монтаж воронок и труб.
По надежности, долговечности и ремонтопригодности металлические водостоки для крыши, имеют целый ряд эксплуатационных преимуществ, поэтому их приобретают и монтируют чаще. Для эксплуатации в климатических условиях Новосибирска особенно важно, что водостоки металлические не боятся значительных перепадов температур, контакта с массами снега и льда, а также стойко переносят удары.
Литература:
- СП 16.13330.2011 Стальные конструкции. Актуализированная 81 редакция СНиП II-23–81*. М., Стандартинформ., 2011г.
- СП 260.1325800.2016 Конструкции стальные тонкостенные из холодногнутых оцинкованных профилей и гофрированных листов. Правила проектирования. М., Стандартинформ., 2016г.
