Руди Д. Ю., Коровин Д. А., Крупина А. М., Потапов А. С., Рублева Е. С. Алгоритм проектирование электроосвещения с помощью программного продукта DIALux // Молодой ученый. — 2018. — №48. — С. 41-43. — URL https://moluch.ru/archive/234/54260/ (дата обращения: 14.11.2019).



В статье рассматривается краткая характеристика программного пакета DIALux и представлен алгоритм проектирования электроосвещения в ней.

Ключевые слова: электроосвещение, алгоритм, электроснабжение, DIALux.

Инженерное проектирование в современных условиях базируется на широком использовании специализированных программных продуктов. Это относится и к проектированию электроустановок зданий и предприятий стройиндустрии. В силу многообразия строительного производства проектирование электрооборудования здесь охватывает задачи создания систем электроснабжения и электроосвещения жилых и общественных зданий, торговых центров, промышленных предприятий, освещения городских и сельских поселений, стройплощадок и временных сооружений, архитектурное витринное и рекламное освещение.

Проектирование электроустановок осуществляется в соответствии с нормативными документами [1–6].

На сегодняшний день программы для расчета электроосвещения можно условно разделить на 2 группы. К первой группе относятся простые в использовании программы, задачей которых является расчет количества и световой поток светильников заданного типа. Данные программы абсолютно бесплатны и представляют собой некий калькулятор и находятся в доступности для пользователей, в основном не требуют установки на ПК, а расчет ведется онлайн через интернет. Такие калькуляторы размещают на своих сайтах производители светотехнического оборудования для удобства заказа продукции фирмы. Приведем примеры фирм, которые предоставляют данную услугу: «Световые технологии», «LEDeffect», «Светосила», «РусРэйл Групп» и др. Явным минусом данных программ является то, что они подключены только к своей базе данных осветительных проборов и их функционал ограничен [7].

На данный момент среди бесплатных продуктов для расчета освещения безусловным лидером является программа DIALux [8].

Программный продукт DIALux создан в Германии и предназначен для проектирования систем освещения практически всех типов зданий, кроме производственных. Программа является одной из самых эффективных для планирования, расчёта и дизайна систем освещения. DIALux делает возможным выполнение решения следующих задач электроснабжения автоматически: удобное поэтапное выполнение проекта освещения; освещение внутренних помещений здания; освещение наружных открытых площадок; освещение улицы; управление сценами (площадками) освещения; аварийное освещение; расчёт дневного освещения; наружное освещение спортивных сооружений; проектирование в трехмерном виде; редактирование исходных и расчетных данных в процессе проектирования; разнообразная графическая презентация результатов проектирования.

Для освоения данного программного продукта и успешного создания документа необходимо следовать следующему алгоритму [9,10].

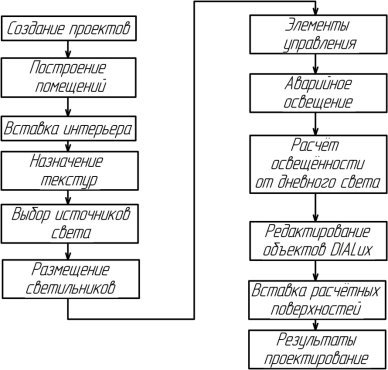

Рис. 1. Алгоритм проектирование электроосвещения с помощью программного продукта DIALux

В DIALux имеется возможность реконструировать простые помещения, вставляя и комбинируя самые разнообразные элементы: наклонные потолки, прямоугольные и круглые колонны, пандусы, плоский потолок, платформа, свод, крестовый свод, полусвод, купол, половина купола.

DIALux предоставляет возможность определять группы светильников, включать и выключать значения «затемнения», автоматически вычислять сцены освещения, визуализировать и обрабатывать результаты планирования. Сцены освещения определяют изменяющиеся свойства включенных в них управляемых групп светильников, например, значения «затемнения», цвет освещения, наклон и расположение светильника, кривую свето-распределения. Таким образом, группы установок светильников называются «элементами управления» в сценах освещения.

К элементам управления и сценам освещения предъявляются следующие требования:

  1. Любые светильники могут быть добавлены в элементы управления, также как и отдельные светильники в осветительной установке.
  2. Светильники могут существовать в более чем одном элементе управления.
  3. Сцены освещения могут содержать один или несколько элементов управления.
  4. Одновременно в сценах освещения не могут существовать элементы управления, которые содержат один и тот же светильник.
  5. Вся сцена освещения может быть рассчитана в целом, или все необходимые элементы управления сцены освещения рассчитываются, и результат может быть изменен в интерактивном режиме в зависимости от изменений в сцене освещения.

Особенностью программы DIALux является тот факт, что результаты проектирования могут быть представлены и просмотрены до или после расчета. Результаты, которые не определяются расчетом, могут быть просмотрены в любое время. Это, например, титульный лист проекта, список светильников, координаты светильников, координаты помещения и т. д. Для ознакомления с результатами проектирования необходимо выделить в дереве интересующий проект, нажать на вкладку «Результаты», расположенную в нижней части Менеджера проекта, а также выбрать нужный тип результата. Когда Вы дважды щелкаете на требуемой странице в менеджере проекта, она отображается в окне CAD. Особенностью программы DIALux является тот факт, что результаты проектирования могут быть представлены и просмотрены до или после расчета. Результаты, которые не определяются расчетом, могут быть просмотрены в любое время.

Литература:

  1. СП 31–110 -2003. Свод правил по проектированию и строительству. Проектирование и монтаж электроустановок жилых и общественных зданий.
  2. НТП ЭПП-94. Нормы технологического проектирования. Проектирование электроснабжения промышленных предприятий (вместо СН 174–75).
  3. ПУЭ 7. Правила устройства электроустановок.
  4. ГОСТ Р 50571.1 -93. Электроустановки зданий. Основные положения.
  5. ГОСТ Р 50571.5 -94. Электроустановки зданий. Часть 4. Требования по обеспечению безопасности. Защита от сверхтока.
  6. ГОСТ Р 51628–2000. Государственный стандарт РФ. Щитки распределители для жилых зданий.
  7. Галицков С. Я., Сабуров В. В. Компьютерное проектирование электроустановок зданий и предприятий стройиндустрии: учебное пособие; Самарский гос. арх.- строит. ун-т. — Самара, 2011. — 245 с.
  8. Астапова. А. А. Аналитический обзор программных продуктов автоматизированного проектирования систем освещения / А. А. Астапова, К. В. Хацевский / Сборник научных трудов студентов, аспирантов и молодых ученых [Текст]: Сост. В. В. Столяров. — Омск: ОИВТ (филиал) ФГБОУ ВО «СГУВТ», 2016.– 108 с.
  9. Руди Д. Ю. Методика расчета системы электроосвещения с помощью программы DIALux / Д. Ю. Руди, А. И. Антонов / Сборник научных трудов студентов, аспирантов и молодых ученых [Текст]: Сост. В. В. Столяров. — Омск: ОИВТ (филиал) ФГБОУ ВО «СГУВТ», 2015.– 142 с.
  10. Руди, Д. Ю. Алгоритм расчёта системы электроосвещения с помощью программы DIALux / Д. Ю. Руди, Т. В. Гоненко, А. И. Антонов // Апробация. 2017. № 3–1 (54). С. 27–28.
Основные термины (генерируются автоматически): сцена освещения, элемент управления, результат проектирования, программный продукт, расчет, особенность программы, CAD.
