Моделирование асинхронного двигателя с переменными ΨmIS на выходе интегрирующих звеньев в системе абсолютных единиц в Simulink

Емельянов Александр Александрович, доцент;

Бесклеткин Виктор Викторович, ассистент;

Пестеров Дмитрий Ильич, студент;

Одинцов Василий Олегович, студент;

Соснин Александр Сергеевич, студент;

Антоненко Илья Александрович, студент;

Коновалов Илья Дмитриевич, студент;

Бабкин Виталий Андреевич, студент.

Российский государственный профессионально-педагогический университет

(г. Екатеринбург)

Данная работа является продолжением статьи [1]. Проекции векторов и выведены на основе интегрирующих звеньев с моделированием в Simulink.

В работе [1] было получено уравнение (9) для расчета тока ISx в Simulink-Script:

Перенесем в левую часть:

Обозначим и

Умножим обе части полученного уравнения на kr:

Ток ISx определится в следующем виде:

Структурная схема для определения тока ISx представлена на рис. 1.

Трансформируем структурную схему на рис. 1 в оболочку, позволяющую производить расчет коэффициентов в отдельном блоке Subsystem. Для этого установим блоки перемножения, к которым подведены сигналы с результатами расчетов в Simulink, как показано на рис. 2.

Рис. 1. Структурная схема для определения тока ISx в Script-Simulink

Рис. 2. Структурная схема для определения тока ISx в Simulink

Произведем аналогичную трансформацию при определении вектора тока по проекции y. В работе [1] получено следующее уравнение (11):

Перенесем в левую часть и умножим обе части на kr:

Определим ток ISy:

Структурная схема для определения тока ISy приведена на рис. 3.

Рис. 3. Структурная схема для определения тока ISy в Script-Simulink

Расчет коэффициентов будем производить в отдельном блоке Subsystem, поэтому вносим в структурную схему на рис. 3 блоки перемножения (рис. 4).

Рис. 4. Структурная схема для определения ISy в Simulink

Определим потокосцепление Ψmx по оси (+1) из уравнения (13) работы [1]:

Перенесем в левую часть :

Обозначим:

Определим потокосцепление Ψmx:

Структурная схема для определения потокосцепления Ψmx приведена на рис. 5. Подготовим эту схему для расчета в Simulink (рис. 6).

Рис. 5. Структурная схема для определения потокосцепления Ψmx в Script-Simulink

Рис. 6. Структурная схема определения Ψmx в Simulink

Аналогично определим потокосцепление Ψmy по оси (+j) из уравнения (15) [1]:

Перенесем в левую часть :

Тогда потокосцепление Ψmy определится следующим образом:

Структурная схема для определения потокосцепления Ψmy приведена на рис. 7.

Рис. 7. Структурная схема для определения потокосцепления Ψmy в Script-Simulink

Схема для расчета Ψmy в Simulink представлена на рис. 8.

Рис. 8. Структурная схема для определения Ψmy в Simulink

На рис. 9 представлена структурная схема для реализации уравнения электромагнитного момента в Simulink:

Рис. 9. Математическая модель определения электромагнитного момента M в Simulink

Структурная схема скорости вращения вала двигателя приведена на рис. 10:

Рис. 10. Математическая модель уравнения движения в Simulink

Математическая модель асинхронного двигателя с короткозамкнутым ротором с переменными Ψm IS на выходе интегрирующих звеньев в системе абсолютных единиц в Simulink дана на рис. 11, …, 15.

C:\Program Files\MATLAB\R2015b\bin\myfig.meta

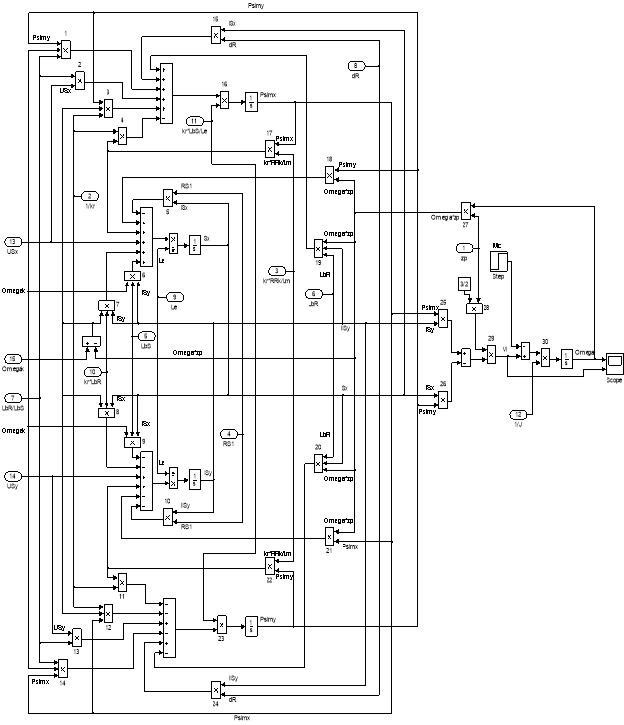

Рис. 11. Общая схема математической модели асинхронного двигателя с переменными
Ψm IS на выходе интегрирующих звеньев в системе абсолютных единиц в Simulink

C:\Program Files\MATLAB\R2015b\bin\myfig.meta

Рис. 12. Паспортные данные

C:\Program Files\MATLAB\R2015b\bin\myfig.meta

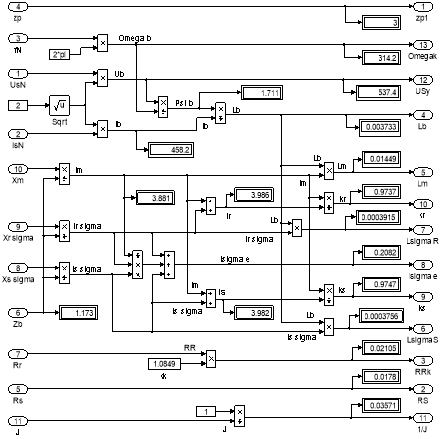

Рис. 13. Расчет коэффициентов базового варианта

C:\Program Files\MATLAB\R2015b\bin\myfig.meta

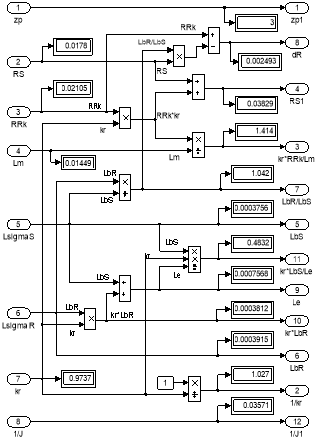

Рис. 14. Расчет коэффициентов для варианта с переменными Ψm IS

C:\Program Files\MATLAB\R2015b\bin\myfig.meta

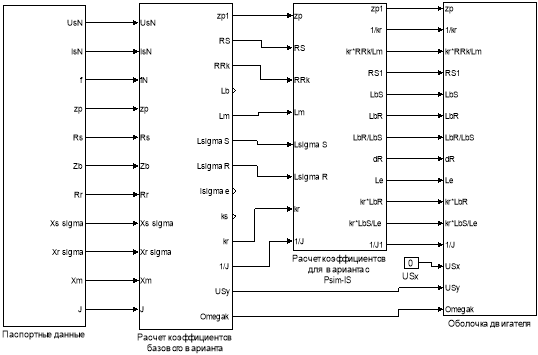

Рис. 15. Оболочка модели асинхронного двигателя с переменными Ψm IS на выходе интегрирующих звеньев в системе абсолютных единиц в Simulink

Эту же схему можно представить в более компактной форме с использованием блоков Goto и From (рис. 16) и отдельных субблоков с расчетами токов и потокосцеплений, приведенных на рис. 17 и 18.

Результаты моделирования асинхронного двигателя представлены на рис. 19.


C:\Program Files\MATLAB\R2015b\bin\myfig.meta

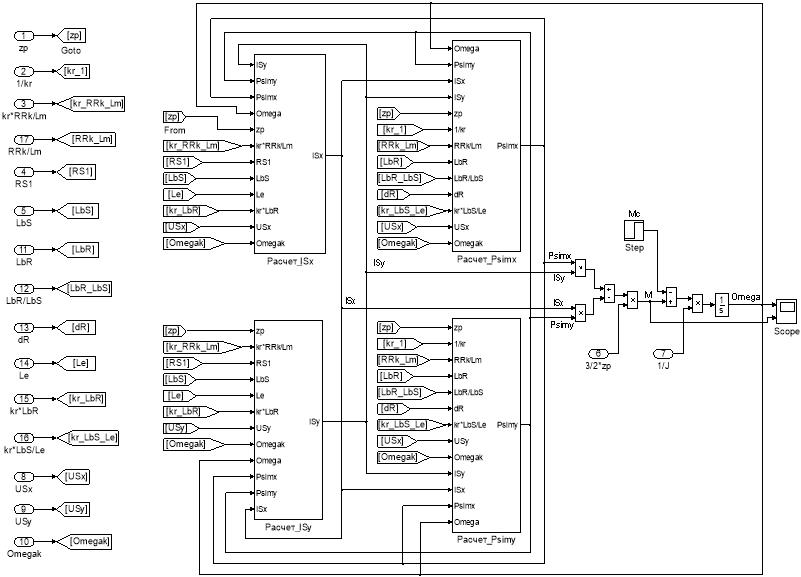

Рис. 16. Оболочка модели асинхронного двигателя с применением блоков Goto и From


C:\Program Files\MATLAB\R2015b\bin\myfig.meta C:\Program Files\MATLAB\R2015b\bin\myfig.meta

Рис. 17. Схемы для расчета ISx и ISy

C:\Program Files\MATLAB\R2015b\bin\myfig.meta C:\Program Files\MATLAB\R2015b\bin\myfig.meta

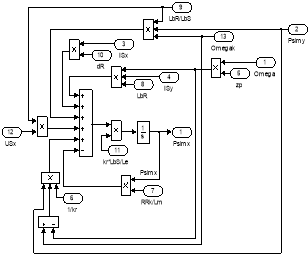

Рис. 18. Схемы для расчета Ψmx и Ψmy

Рис. 19. Графики скорости и момента

Литература:

  1. Емельянов А.А., Бесклеткин В.В., Пестеров Д.И., Одинцов В.О., Антоненко И.А., Коновалов И.Д., Бабкин В.А. Моделирование асинхронного двигателя с переменными Ψm – IS на выходе апериодических звеньев в системе абсолютных единиц в Simulink-Script // Молодой ученый. - 2017. - №45. – С. 8-19.
  2. Шрейнер Р.Т. Математическое моделирование электроприводов переменного тока с полупроводниковыми преобразователями частоты. – Екатеринбург: УРО РАН, 2000. - 654 с.
  3. Шрейнер Р.Т. Электромеханические и тепловые режимы асинхронных двигателей в системах частотного управления: учеб. пособие / Р.Т. Шрейнер, А.В. Костылев, В.К. Кривовяз, С.И. Шилин. Под ред. проф. д.т.н. Р.Т. Шрейнера. - Екатеринбург: ГОУ ВПО «Рос. гос. проф.-пед. ун-т», 2008. - 361 с.
