В условиях большой дальности передачи информации с высокой скоростью применения, РРЛ является одним из важнейших направлений развития систем связи

Сейчас в России производят радиорелейное оборудование, имеющее высокую надежность, малые габариты, низкое потребление энергии и невысокую стоимостью. В них использована современная элементная база, учтены потребительские требования по эксплуатации и обслуживанию, они обеспечиваются современными системами телеуправления. При этом отечественные РРС лучше приспособлены к эксплуатации в наших климатических условиях: от субтропиков до Крайнего Севера.

Одним из основных видов средств связи являются радиорелейные линии прямой видимости, которые используются для передачи сигналов многоканальных телефонных сообщений, радиовещания и телевидения, телеграфных и фототелеграфных сигналов, передача газетных полос. Все виды сообщений передаются по РРЛ на большие расстояния с высоким качеством и большой надежностью.

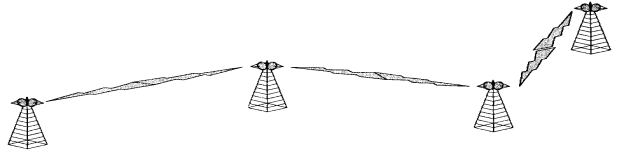

Рис. 1. Радиорелейная линия связи

Для подробного рассмотрения РРЛ рассмотрим тематическую задачу № 1.

Командиру подразделения поставлена задача развернуть одно интервальную полевую радиорелейную линию от узла связи КП объединения к узлу связи КП соединения. Для отработки оперативно-технических документов ему необходимо рассчитать прогнозируемую величину запаса уровня ВЧ радиосигнала на интервале.

Решение:

Дано

f=5,8 ГГц

R=20 км

h0 =1,6

Mэ=142дБВт

Pтреб=0,95

1.Расчет потерь распространения радиосигнала всвободном пространстве.

Потери распространения радиосигнала L0, Дб, в свободном пространстве на интервале длиной R, км, при частоте радиосигнала f, ГГц рассчитывают по формуле (23 [1]):

L0 = 92,45 + 20lg(f) + 20lg(R) =

92,45+20lg(5,8ГГц) +20lg(20км) =133,74 Дб

2. Расчет ослабления радиосигнала ватмосферных газах:

Для проведения расчетов я выбрал регион Российской Федерации: Ставропольский край г. Светлоград, для которого из справочных данных определены, следующие, параметры:

Температура воздуха t, °C для данной местности (июль, август): 27,4°C

Атмосферное давление p, мбар =965мбар

Плотность водяного пара,г/=16

3. Расчет удельного ослабления радиосигнала вкислороде воздуха O:

=0,0064

rp = p/1013, rt = 288/(273 + t);

0,9664

1000/1013=0,9872

=0,979=0,928=0,902

4. Расчет удельного ослабления радиосигнала вводяном паре,

++++++*++* (4)

Согласно выражения (4) удельное ослабление радио сигнала в водяном паре

=0,981

=1,184

g(5.8,22)= ({5.8–22}/{5.8+22})^2+1=1.3396

g(5.8,557)= ({5.8–557}/{5.8+557})^2+1=1.9592

g(5.8,752)= ({5.8–752}/{5.8+752})^2+1=1.9696

g(5.8,1780)= ({5.8–1780}/{5.8+1780})^2+1=1.9871

5. Расчет ослабления ватмосферных газах проводится по выражению (используются исходные данные изначения, полученные вп.п. 5)

=0,29

6. Расчитывают эквивалентный радиус земли:

=6370000/{1+318500*(-10*10^{-8})}=м.

h1=h2=13м.

R=20км.

R1=R2=10км.

Определяем проссвет трассы:

={(0.013-{10^2}/{2*6.5796*10^3})*10+(0.013-{10^2}/{2*6.5796*10^3})*10}/20=0.0054км.

Длина волны:

;=0,05м.= 5*10^-5 км.

Полуоткрытые для которых H0H > 0;

7.Радиус минимальной зоны Френеля:

== 0.0091км.

Определяем относительную координату точки, определяющую просвет на трассе:

0,0091=;

=;K=0.253.(из решения квадратного уравнения)

8.Анализ трассы:

-критическая рефракция.

Верхняя и нижняя границы:

=10*10^{-8}+4.3*8*10^{-8}=4.44*10^{-7}

=10*10^{-8}-4.3*8*10^{-8}=-2.44*10^{-7}

=8*10^-8

g=-10*10^-8

(-2.44*10^-7;4.44*10^-7)-интервал

=0.0054+1.8899*10^{-6}=0,0054

=-{20^2}/4*(-10*10^{-8}*0.253*(1–0.253))=1.8899*10^{-6}

=0.0002.

Значение принадлежит диапазону (-2.44*10^-7;4.44*10^-7)

Расчет местоположения точки отражения иразности хода между прямым иотраженными лучами:

=3.8573*10^-6.

=3.4017*10^-5.

Расчет множитель ослабления:

=7.

Угол скольжения

=0.0007

Определение размеров зоны отражения:

=3.3986.

= 0.0174

Расчет запаса на замирание:

PПРМ=12,426 дБВт-мощность сигнала на входе приемника;

Lатм=L0а=133,74+0,29=134,03 дБ-ослабление;

F=Pпрм-Pпрмреал=12.376–2.426=9.95дБ-запас на тепловые замирания.

Литература:

  1. Макавеева М. М. Радиорелейные линии связи. — М.: Радио и связь, 1988. — 312 с.
  2. Мордухович Л. Г. Радиорелейные линии связи. Курсовое проектирование: Учеб. Пособие для техникумов. — М.: Радио и связь, 1989. — 160 с.
