Расчет промышленного кондиционера в помещениях диспетчерской аэропорта | Статья в журнале «Молодой ученый»

Отправьте статью сегодня! Журнал выйдет 8 июня, печатный экземпляр отправим 12 июня.

Опубликовать статью в журнале

Авторы: , ,

Рубрика: Технические науки

Опубликовано в Молодой учёный №26 (160) июнь 2017 г.

Дата публикации: 02.07.2017

Статья просмотрена: 128 раз

Библиографическое описание:

Романов В. В., Прохорова А. И., Копылова О. А. Расчет промышленного кондиционера в помещениях диспетчерской аэропорта // Молодой ученый. — 2017. — №26. — С. 40-42. — URL https://moluch.ru/archive/160/45006/ (дата обращения: 27.05.2019).



Кондиционирование воздуха — это автоматическое поддержание требуемых расчетных параметров в данном помещении. В современном мире трудно представить жизнь без систем кондиционирования воздуха, которые используются практически везде: в медицине, пищевой промышленности и др. СКВ делают нашу жизнь намного комфортней в быту и на рабочем месте.

Определение теплопритоков вдиспетчерской аэропорта.

Расчетные параметры наружного воздуха:

tн = 33 °С, ϕн = 41 % (для Ростова-на-Дону).

Расчетные параметры внутреннего воздуха принимаем:

tв = 22 °С, ϕн = 60 %.

Коэффициент теплопередачи ограждений: стены, пол, потолок

0,7 Вт/(м × К).

Окна — стеклопакеты с двойным остеклением, коэффициент теплопередачи 2.30 Вт/ (м×К).

Теплопритоки через ограждения:

Q= kд×S × (tн — tв)(1)

где, kд — действительный коэффициент теплопередачи ограждения; S — расчетная площадь поверхности ограждения (с округлением до 0,1 м2); tн и tв — расчетные температуры наружного и внутреннего воздуха.

Q пол = 0,7 × 42.5 × (25–23) =27,75 Вт.

Q потолок =0,7 × 42.5 × (30–23) = 208,25 Вт.

Q внешняя стена = 0,7 × 17,6 × (33–23) =123,2 Вт.

Q внутренние стены = 0,7 × 23,2× (28–23) =81,2 Вт.

Q окна = 2,3 × 9× (33–23) =207 Вт.

Итого теплопритоки через ограждения Q 1 (Вт):

Q 1 = 27,75+208,25+123,2+81,2+207 = 647,4 Вт.

Теплоприток с наружным воздухом Q 2= Q инф= 0, так как кондиционер работает с полной рециркуляцией внутреннего воздуха. Инфильтрацией можно пренебречь.

Тепловыделение от освещения:

Q осв = Nэ×n×i(2)

где n — количество единиц оборудования; Nэ — электрическая мощность единицы освещения, Вт; i — коэффициент превращения электрической энергии в тепловую.

Q осв =15×25×0,4=750 Вт.

Теплоприток от организационной техники.

В помещении установлены 10 системных блоков и 10 мониторов.

Тепловыделение одного системного блока 100 Вт, монитора 150 Вт.

Q орг = (10 × 100) + (10 × 150) = 2,5 кВт.

Тепловыделения людей:

Q чел=q чел×n,(3)

где n -количество людей; 10 человек.

q чел — количество тепловыделения одного человека.

Q чел=125×10=1250 Вт.

Общее количество явной теплоты Ʃ Q, поступающей в помещение:

Ʃ Q = Q 1 + Q осв + Q орг + Q л(4)

Ʃ Q =647,4+750+2500+625 = 4522,4 Вт,

Ʃ Q = 4,522 кВт.

Определение влагопритoков вдиспетчерской аэропорта.

Влагoвыделение от людей:

Wл = Wчел × n(5)

где n — число людей в помещении; Wчел — влаговыделeние от одного человека; Wчел = 19,4 × 10–6 кг/с; Wл = 19,4 × 10 = 19,4 × 10–5 кг/с.

Влaгопритоки с наружным воздухом:

W2=Wинф. = 0(6)

Общее поступление влаги ƩW в помещении диспетчерской:

ƩW = 19,4× 10–5 = 0,00097 кг/с.

Определение тепловлaжностного отношения

ɛ(7)

где — суммарный приток явной («сухой») теплоты, Вт; — суммарный влагoприток, кг/с; — удельная энтальпия водяных паров (кДж/кг).

.

Определяем количество подаваемого воздуха V:

(8)

где p — плотность воздуха при t, кг/м3; с — удельная теплоемкость воздуха при t , Дж/кг; — допустимая (рабочая) разность температур, °С; ip iв— удельные энтальпия приточного и внутреннего воздуха.

м3/с.

Находим тепловую нагрузку Q на калорифер первого подогрева:

Q11=Vн ×ρ×( i к1 – i к )(9)

Q11 = 0,88×1,19×1× (37 — 35) = 2,09×103 Вт.

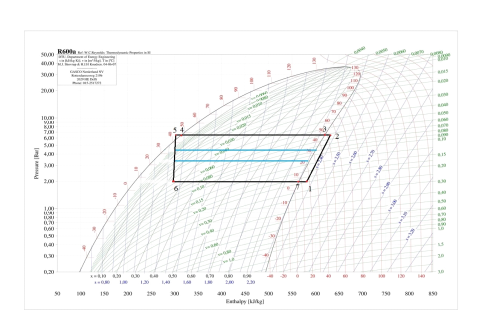

Рис. 1. Цикл на диаграмме R 600a

Найденные суммарные теплопритоки определяют расчетную холодопроизводительность кондиционера ƩQ = 4,522 кВт.

Удельная холодопроизводительность ХМ кондиционера:

Q = i7-i6,

Удельная работа компрессора:

L = i2–i1(10)

l=650–570=80 кДж/кг.

Полезная мощность компрессора:

Nполезн = l×ṁ(11)

Nполезн =80×0,0091=0,728 кВт.

Потребляемая мощность компрессора:

Nпотр = I×U(12)

Nпотр = 6×220=1320 Вт,

Nпотр=1,32 кВт.

КПД компрессора:

КПД= Nполезн/ Nпотр×100 %(13)

КПД=0,728/1,32×100 %=55 %.

Найдем холодильный коэффициент:

ε = q/l(14)

ε = 255/80=3,18.

Мощность теплоты испарения:

Qисп=q× ṁ(15)

Qисп=255×0,0091=2,275 кВт.

Мощность теплоты конденсации:

Qконд =(i2–i4) × ṁ(16)

Qконд = (620–310) × 0,0091=3,821 кВт.

Произведем расчет площади конденсатора

(17)

где Q – производительность конденсатора, Вт; К = 100 Вт/(м2×К) – коэффициент теплопередачи для конденсатора; ∆t – средняя логарифмическая разность между температурами хладагента и окружающей среды, К.

S = = 1,2 м2.

Расчет площади испарителя:

(18)

где Q – производительность конденсатора, Вт;

К = 230 Вт/(м2×К) – коэффициент теплопередачи для испарителя; ∆t – средняя логарифмическая разность между температурами хладагента и окружающей среды, К.

S == 0,66 м2

По найденным расчетным значениям теплопритоков определены основные эксплуатационные параметры холодильной машины кондиционера в здании диспетчерской аэропорта.
