В настоящее время в нашей стране одной из самых важных проблем является капитальный ремонт и реконструкция районов, застроенных домами первых массовых серий, построенных в1950–1970гг. Реконструкция связана с восстановлением эксплуатационных показателей и усилением несущих элементов зданий и сооружений. При реконструкции и техническом перевооружении капитальные вложения существенно меньше, а окупаемость в 2…2,5 раза быстрее, чем при новом строительстве. Предусматривается улучшение архитектуры зданий, повышение теплозащиты, получение дополнительной площади за счет надстройки. В данном случае мы предлагаем стальную двухэтажную рамную конструкцию мансардного типа (рисунок 1).

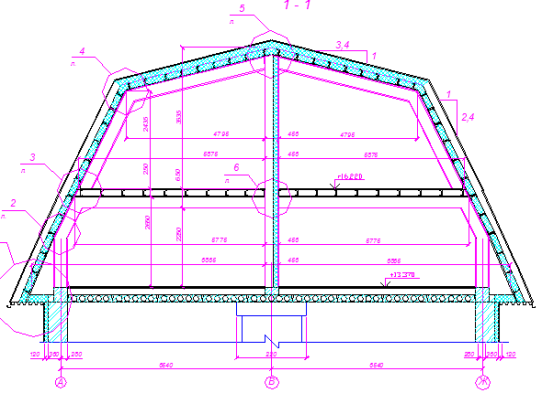

Рис. 1. Схема рамы

Новшеством последних лет при возведении надстроек и мансардных этажей в России, является применение стальных тонкостенных термопрофилей в качестве конструкций поперечной рамы, а также прогонов. Высокая теплопроводность стальных каркасных профилей уменьшена за счет перфорации профиля, в результате этого конструкция обладает повышенными прочностными характеристиками (рисунок 2). Соединение в узлах рамы выполнено из фланцевых соединений на высокопрочных болтах класса «Селект». Основными преимуществами реконструкции является: малый вес надстраиваемой конструкции, увеличение полезной площади и обновление морального облика здания.

Рис. 2. Разрез термопрофиля

Расчеты рамы с разработанным поперечном сечением произведены в программе SCAD++

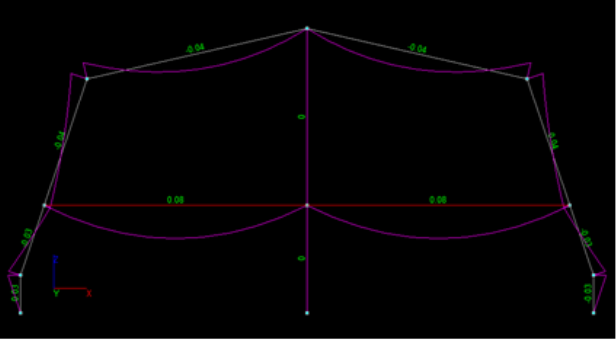

Рис. 3. Значения эпюр М(y)

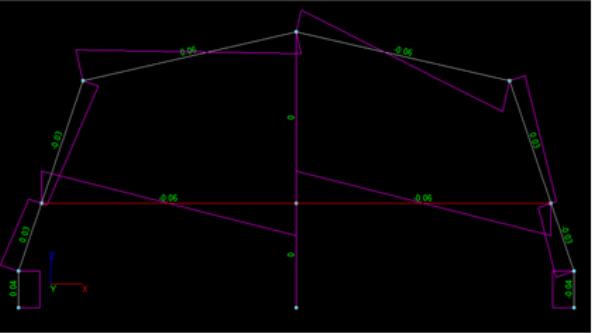

Рис. 4. Значения эпюр Q(z)

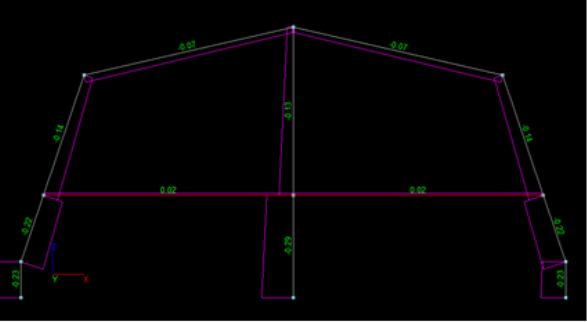

Рис. 5. Значения эпюр N

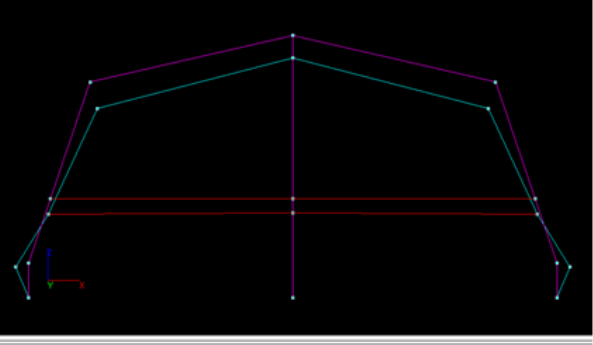

Рис. 6. Совместное отображение расчетной и деформированной схемы.

Литература:

  1. СП 13–102–2003 «Правила обследования несущих строительных конструкций зданий и сооружений»
  2. СП 20.13330.2011. СНиП 2.01.07–85 Нагрузки и воздействия. С картами. (Актуализированная редакция).
  3. СП 16.13330.2011 Стальные конструкции. Актуализированная редакция СНиП II-23–81* (с Изменением N 1)
  4. Правила оценки физического износа жилых зданий. ВСН 53–86 (р)/ Госгражданстрой. -М.: Прейскурантиздат, 1988. -72 с.
  5. Беленя Е. И. «Металлические конструции», М, Стройиздат, 1986.
Основные термины (генерируются автоматически): SCAD, значение эпюр.
