Блочно-модульные здания – это быстровозводимые одно- и двухэтажные здания, состоящие из соединенных между собой готовых блок-модулей, высокой степени заводской готовности.
Каждый блок-модуль после сборки может представлять собой самостоятельную функциональную единицу, либо являться составляющим элементом блочного здания.
Из ассортимента стандартных модульных блоков возможно сконструировать различные варианты объемно-планировочных решений. Возможна индивидуальная разработка нестандартного блока.
Блок – модули изготавливаются в соответствии со стандартами грузоперевозок. Максимальный размер стандартного блок-модуля составляет 3х9 метра, что позволяет осуществлять доставку продукции всеми видами транспорта (ж/д, авиа- и автотранспортом) [1].
В рамках научной статьи был произведен сравнительный анализ различных конструктивных решений для определения, при каком расположении блок – модулей быстровозводимого здания будут достигнуты минимальные тепловые потери.
Рис. 1 – Варианты расположение блок-модуля в 1 и 2 этажа

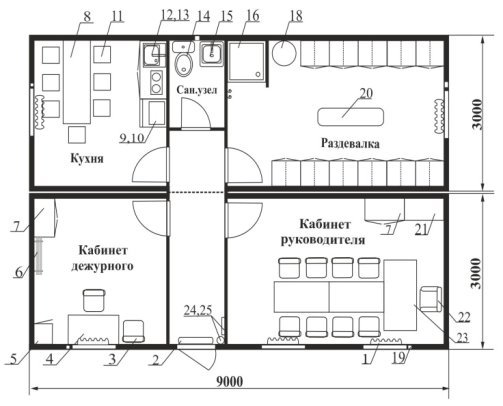

Рис. 2- План административно-бытового комплекса
Расчет представлен в таблицах 1 и 2.
Таблица 1
Тепловые потери помещений "Административно-бытового комплекса" (1 расположение: 2 блок-модуля в 1 этаж) [2], [3]
|
N помещения |
Qтп |
max {Qвент; Qвент} |
Qбыт |
Qотопл |
|
1 |
2 |
3 |
4 |
5 |
|
101 |
611,5 |
459 |
90 |
980,5 |
|
102 |
368,0 |
144 |
30 |
482,0 |
|
103 |
703,8 |
675 |
135 |
1243,8 |
|
104 |
764,0 |
675 |
135 |
1304,0 |
|
105 |
1044,0 |
276,0 |
60,0 |
1260,0 |
|
106 |
594,0 |
450 |
90 |
954,0 |
|
Итого |
6224,3 |
|||
Таблица 2
Тепловые потери помещений "Административно-бытового комплекса" (1 расположение: 1 блок-модуль в 2 этаж) [2], [3]
|
N помещения |
Qтп |
max{Qвент; Qвент} |
Qбыт |
Qотопл |
|
1 |
2 |
3 |
4 |
5 |
|
101 |
728,6 |
459 |
90 |
1097,6 |
|
102 |
368,0 |
144 |
30 |
482,0 |
|
103 |
876,0 |
675 |
135 |
1416,0 |
|
104 |
891,8 |
675 |
135 |
1431,8 |
|
105 |
711,9 |
207,0 |
45,0 |
873,9 |
|
106 |
679,2 |
450 |
90 |
1039,2 |
|
107 |
802,3 |
69,0 |
15,0 |
69,0 |
|
Итого |
6409,4 |
|||
Итоги расчета тепловых потерь сведены в таблицу 3.
Таблица 3
Итоги расчета тепловых потерь «Административно-бытового комплекса» в зависимости от этажности расположенных блок – модулей
|
Тепловые потери [Вт] |
|
|
Административно-бытовой комплекс |
|
|
1 вариант |
6224,3 |
|
2 вариант |
6409,4 |
По результатам сравнительного расчета для минимальной потери тепла для данного блок-модульного здания наиболее рациональное расположение большим числом блок-модулей в 1 этаж, нежели уменьшать количество секций, увеличивая этажность.
Литература:
- Истомин Б.С., Харитонов А.А. Развитие унификации и стандартизации, как основы повышения качества и рентабельности строительства// Жилищное строительство. – 2010. – № 11.
- СНиП 2.09.04-87* «Административные и бытовые здания» /Госстрой России. – М.: ГУП ЦПП, 1987. – 64 с.
- Справочник по теплоснабжению и вентиляции. Книга 1-я. Р. В. Щекин, С. М. Кореневский, Г. Е. Беем. Киев, 1976 г.
