Искаков Р. М., Торегали Д. Патентный анализ современных сеялок // Молодой ученый. — 2017. — №15. — С. 56-59. — URL https://moluch.ru/archive/149/41973/ (дата обращения: 22.04.2018).



В сельском хозяйстве важное значение отводится эффективному использованию сельскохозяйственных машин, особенно сеялок. Сеялки — машины для посева семян в почву, приводились в действие конной тягой, а сейчас с помощью трактора. До изобретения сеялки основным методом посева было разбрасывание семян руками. Из-за низкой продуктивности сеятеля, неравномерной глубины заделки, и требования к опыту сеятеля этот метод с появлением механических сеялок ушёл в историю [1]. В последние годы идет совершенствование научных исследований по разработке сеялок. Проанализируем наиболее перспективные разработки.

Интересной по своей технической сущности является сеялка зернотуковая мобильная, содержащая раму, задние несъемные и передние быстросъемные колеса, переднюю несущую рамку, установленную на середине рамы сеялки. Рамка соединена спереди с помощью вертикального опорного шарнира с траверсой для установки передних быстросъемных колес и рабочим дышлом с телескопической укосиной. Несущая рамка соединена сзади с рамой сеялки с помощью вертикального несущего шарнира и в рабочем положении фиксируется перпендикулярно раме сеялки с помощью складных или гибких растяжек с талрепами. Растяжки соединены одним концом спереди с несущей рамкой, другим — по краям с рамой сеялки. В транспортном положении несущая рамка с дышлом, поворачиваясь на вертикальном несущем шарнире, устанавливается и закрепляется вдоль рамы сеялки. На раме также смонтированы нижние и верхний бугели для соединения с тягами задней навесной системы трактора. Нижний брус рамы усилен. Агрегатирование сеялки с трактором осуществляется независимо от наличия на сеялке рабочего дышла с несущей рамкой. Изобретение обеспечивает эксплуатацию сеялки в прицепном, полунавесном и навесном вариантах при пропорциональном распределении тягового усилия по ширине сеялки с одновременным снижением металлоемкости [2].

Известна ручная сеялка для семян растений [3]. Сеялка содержит стержень, трубку для подачи семян в точку посева и дозатор семян, включающий корпус и крышку. Трубка выполнена гибкой и своим нижним концом прикреплена к стержню, соизмеримому с ростом человека, на расстоянии 5–8 см от нижнего конца стержня. Дозатор снабжен треугольной лопаткой и элементами его крепления на предплечье руки. На корпусе дозатора выполнена цилиндрическая выемка с кольцевым желобом треугольной формы на ее дне. В дне выполнено выходное отверстие, соединенное с верхним концом гибкой трубки, ось которого пересекает среднюю линию желоба. Крышка дозатора выполнена в виде установленного с возможностью свободного вращения прозрачного диска с отверстием для треугольной лопатки, ось которого совпадает со средней линией желоба. Использование изобретения позволит повысить качество посева семян.

Известна сеялка-культиватор [4]. Изобретение относится к орудиям для обработки почвы и скоростного посева различных сельскохозяйственных культур и многолетних трав. Сеялка — культиватор содержит вращающийся диск (1) сферической формы. Диск (1) обращен вогнутой поверхностью к почве и повернут в направлении движения сеялки на угол А, равный менее 90°. Диск (1) наклонен по отношению к плоскости почвы на угол В, равный arctg(1–2k/D), где k — глубина выгиба сферы диска (1), D — наружный диаметр диска (1). Такое конструктивное решение направлено на снижение расхода топлива при обработке почвы и посеве. Сеялка-культиватор (рис.1 и 2) включает в себя вращающийся вокруг точки О диск 1 сферической формы, который расположен относительно плоскости почвы 2 под углом В (рис. 2) и повернут на угол А по вектору поворота ВС относительно вектора направления движения сеялки-культиватора КР (рис.1). Вектор поворота ВС также определяет положение точки максимального заглубления М диска 1 в почву 2. Сеялка-культиватор работает следующим образом: при ее перемещении, например, трактором МТЗ-80, диск 1 входит во взаимодействие с почвой 2. Вращаясь вокруг своей оси, диск 1 погружается в нее и освобождает желоб 3 от почвы шириной С. Из устройства подачи высеваемый продукт направляется в желоб 3, образованный диском 1 во время движения сеялки. Высеваемый продукт первого ряда дисков заделывается в почву 2 дисками второго ряда и прикатывающим катком (на чертежах не показано). Могут быть применены и другие устройства заделки продукта в почву, например, загортачи. На рисунке 2 размер С желоба 3 показан шире диска, так как кроме реза происходит смещение или скалывание почвы 2 в желобе 3. При минимальном расходе топлива сеялка -культиватор способна выполнить все операции весенне-осеннего цикла работ по посеву и обработке почвы: проводить прямой широкополосный посев сельскохозяйственных культур в необработанную почву; обработку паровых полей; глубокую осеннюю плоскорезную обработку почвы, совмещенную с мульчированием поверхности пожнивными остатками или с сохранением стерни.

Рис. 1. Вращающийся вокруг точки О диск сферической формы сеялки-культиватора

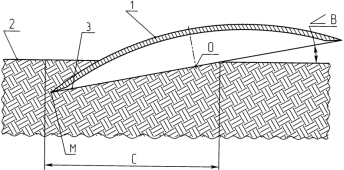

Рис. 2. Диск сферической формы сеялки-культиватора, расположенный относительно плоскости почвы под углом В

Известна сеялка [5], содержащая вращающиеся на полых валах диски сферической формы, сориентированные под углом 2°30' по отношению к плоскости почвы и обращенные к ней своей вогнутой частью, при этом по отношению к направлению движения сеялки диски также установлены под нулевым градусом. Недостатком сеялки является то, что установленные под нулевым углом диски оказывают лобовое сопротивление, что приводит к повышенному расходу топлива.

Известна сеялка, включающая устройства по транспортировке, подаче и высеву семян, пневматическую систему, несущие элементы с закрепленными на них маркерными устройствами, отличающаяся тем, что маркерные устройства выполнены в виде двух автономных каналов, соединенных с выходами переключателя, вход которого соединен посредством магистрали с пневматической системой сеялки [6].

Известна сеялка-культиватор стерневая, содержащая раму, бункер, гидроцилиндр, рабочие органы и батарею прикатывающих катков, смонтированную на рамке крепления батареи катков, идентифицируемой как ходовая рамка, при этом ходовая рамка включает связанный с рамой вал ходовой рамки и пару разнесенных по длине упомянутого вала кронштейнов, предназначенных для установки батарей катков, при этом упомянутые кронштейны жестко связаны с валом ходовой рамки, а вал ходовой рамки связан с рамой с возможностью его вращения, обеспечивающего поворот ходовой рамки между двумя положениями, одно из которых является транспортным положением сеялки, а другое — рабочим положением сеялки [7].

Известна сеялка ручная, содержащая боковины, с внешней стороны которых на валу установлены ходовые колеса с грунтозацепами, а внутри между боковинами размещены бункера, сошники и высевающие барабаны с семязаборными ячейками, установленные на одном валу с ходовыми колесами, отличающаяся тем, что бункера установлены сбоку высевающих барабанов с примыканием к их цилиндрической поверхности, а сошники установлены перед высевающими барабанами, при этом сеялка содержит загортачи, установленные за бункерами, и прикаточные колеса, установленные за загортачами [8].

Известна сеялка, включающая раму, бункер с двумя отсеками для двух видов высеваемых материалов, высевающие аппараты, вентилятор с приводом, ходовую часть с пневматическими колесами, гидравлическую систему, систему контроля параметров работы сеялки, транспортную сигнализацию, отличающаяся тем, что сеялка оснащена копирующими рабочими органами, каждый из которых представляет собой блок, состоящий из высевного сошника и подпружиненного прикатывающего катка, которые закреплены на металлической трубе-семяпроводе, а блоки с помощью параллелограммной подпружиненной подвески установлены на раме, причем каждый блок снабжен индивидуальным устройством для регулирования глубины заделки семян, а каждая подвеска — устройством для регулирования давления высевного сошника на почву [9].

Известна сеялка [10], включающая закрепленные на раме гребне-образователи, высевающие аппараты в виде полых барабанов с установленными внутри них плунжерными выталкивателями семян, прикатывающие катки и дисковые загортачи. Высевающие аппараты расположены внутри прикатывающих катков. Прикатывающие катки имеют эластичную наружную обечайку, а плунжерные выталкиватели семян связаны с эластичной наружной обечайкой.

Известна сеялка [11], включающая закрепленные на раме гребнеобразователи, высевающие аппараты, прикатывающие катки, при этом гребнеобразователи содержат стойку, стрельчатую лапу, отвал и кронштейн, прикатывающие катки содержат раму, сферические диски, прикатывающие кольца, ось, штангу с пружиной и расположены за гребнеобразователями, причем диаметр d прикатывающих колец имеет размер, определяемый соотношением

http://www.fips.ru/Archive/PAT/2015FULL/2015.10.20/DOC/RUNWU1/000/000/000/155/840/00000001-m.gif

где h-величина смятия почвы прикатывающими кольцами, м; rкп-радиус комка почвы, м; φ1-угол трения между поверхностями прикатывающего кольца и комка почвы, град; φ2-угол трения между поверхностями комка почвы и почвы, град.

Таким образом тенденции развития сеялок совершенствуются большим образом за счет разработки новых технических и конструктивных решений на основе эффективности технико-экономических показателей и параметров сеялок.

Авторы статьи всегда помнят и чтят ценные советы выдающегося ученого, отличника образования Республики Казахстан, лауреата ВДНХ СССР, автора множества научных открытий и изобретений, доктора ветеринарных наук, профессора, академика Искакова Маратбека Мухабековича.

Литература:

  1. https://ru.wikipedia.org/wiki/сеялка.
  2. Патент РФ на изобретение № 2521512, кл. А01С 7/06, 27.06.2014.
  3. Патент РФ на изобретение № 2415540, кл. А01С 7/02, 10.04.2011.
  4. Патент РФ на изобретение № 2574116, кл. А01С 7/20, А01С5/06, 10.02.2016.
  5. Патент РФ на изобретение № 2293460, кл. А01С 7/00; 7/20, 10.09.2007 г.
  6. Патент РФ на полезную модель № 138172, кл. А01С7/00, 10.03.2014.
  7. Патент РФ на полезную модель № 86383, кл. А01С7/00, 10.09.2009.
  8. Патент РФ на полезную модель № 50748, кл. А01С7/02, 27.01.2006.
  9. Патент РФ на полезную модель № 97894, кл. А01С7/00, 27.09.2010.
  10. Патент РФ на изобретение № 2334385, кл. А01С7/02 27.09.2008.
  11. Патент РФ на полезную модель № 155840, кл. А01С14/00, 20.10.2015.
