В процессе эксплуатации швейных машин на предприятиях необходимо выполнять настройку натяжения игольной и челночной нитей, что, как правило, проводится экспериментально с использованием тестовых образцов тканей и нитей и требует определенного опыта в обслуживании и настройке швейной машины.

При проектировании новых или модернизации существующих швейных машин разработанные методики моделирования процессов затягивания стежка позволят: оценить влияние параметров рабочих органов на качество строчки; определить требуемые параметры нитенатяжных механизмов. Разработанные пакеты прикладных программ могут быть использованы при проектировании перспективных многоприводных швейных машин. В современной швейной промышленности наибольшее распространение нашли машины, шьющие челночными стежками. Известны два принципиально различных способа образования швейной машиной челночных стежков (см. рисунок 1).

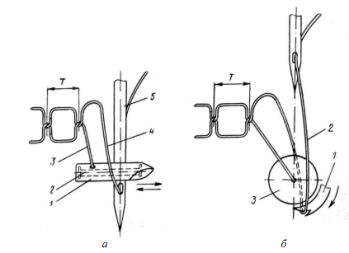

Рис. 1. Два способа образования челночного стежка

Исторически первыми появились швейные машины с продольным челноком. Удлиненный челнок 1, называемый продольным (рисунок 1, а), попадая носиком в петлю 4 верхней части (напуск), образовавшуюся около ушка иглы 5, расширяет эту петлю и проходит в нее вместе со шпулей 2 с намотанной на нее нижней нитью 3. Такие продольные челноки (челноки-лодочки) могут совершать в машинах прямолинейные или криволинейные возвратные движения в горизонтальной плоскости. В настоящее время швейных машин с продольным челноком практически не выпускают из-за их низкой производительности.

Во втором случае челнок 1 (рисунок 1, б) своим носиком захватывает напуск 2 и, расширяя его, обводит вокруг круглой шпули 3. При этом челнок может совершать как качающиеся движения вокруг неподвижной оси (машины 4, 220, 100М кл.), так и вращаться равномерно, с передаточным отношением i=2:1 (машины 22А кл., 97 кл., 1022М кл., 131 кл.) или i=3:1. Такие челноки с круглой шпулей могут совершать движение в вертикальной или горизонтальной плоскости.

Рис. 2. Схема нецентрально-шпульного челнока

Если ось челнока и ось шпульки совпадают, то такой челнок называют центрально-шпульным. В нецентрально-шпульных челноках (см. рисунок 2) ось шпульки смещена относительно оси челнока в сторону его вращения или рабочего хода. Это смещение уменьшает рабочий угол поворота челнока при обводе вокруг него нити и увеличивает объем шпульки. Они применяются в основном в машинах тяжелого типа 23А кл., 48 кл. и др.

В настоящее время, в швейных машинах челночного стежка, применяются, в основном центрально-шпульные челноки, совершающие качательное или вращательное движение в вертикальной плоскости. В зависимости от способа движения существуют два варианта обвода петли верхней нити вокруг шпули. Качающийся челнок, не связанный жестко со своим валом, захватив своим носиком напуск, обводит его вокруг самого себя и шпули. Вращающийся челнок, укрепленный жестко на валу, захватывает напуск и обводит его вокруг неподвижного шпуледержателя вместе с помещенной в него шпулей, так как будучи жестко прикрепленным к своему валу, он не может обводить петлю верхней нити вокруг самого себя. Челночные устройства (таблица 1) состоят из шести основных конструктивных частей: корпуса, шпуледержателя, скоб (направляющих полуколец), шпульного колпачка и шпульки. Подвижной конструктивной частью всех челночных устройств является корпус. В качающемся челночном устройстве колебательные движения совершает шпуледержатель. Подвижная часть конструкции челночного устройства имеет заостренный носик, который захватывает игольную петлю. Шпульный колпачок неподвижен при повороте корпуса челночного устройства. В машинах с качающимся челноком он удерживается от вращения стержнем в шпульном колпачке, который входит в паз накладной скобы.

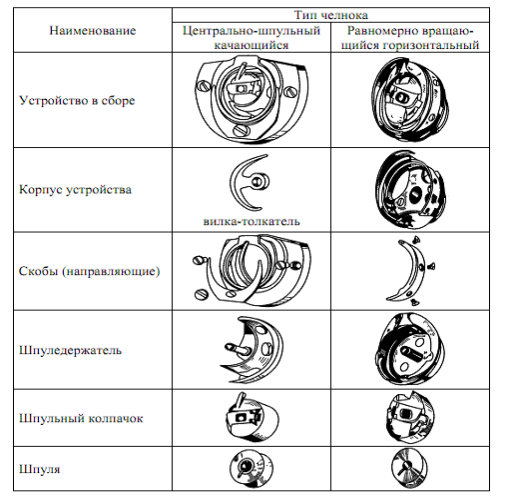

Таблица 1

Челночные устройства кшвейным машинам

Во вращающихся горизонтальных челночных устройствах шпульный колпачок и шпуледержатель удерживаются от вращения установочным пальцем, который входит в паз шпуледержателя. В челночных устройствах с вертикальной осью вращения выступ на шпуледержателе попадает в паз игольной пластины, предотвращает шпуледержатель от вращения. Вращение шпульного колпачка при работе швейной машины недопустимо, так как может привести к поломке иглы. Шпуледержатель удерживает шпульный колпачок; вокруг шпуледержателя беспрепятственно проходит игольная петля. Шпульный колпачок удерживает шпульку.
