Процесс проведения иглой нитки через отверстия начинается, когда ушко иглы с заправленной в него ниткой подойдёт к отверстию металлического слоя материала. Верхняя игольная нитка А (Рис. 1.) проводится через металлизированные ткани в форме сжатой вытянутой петли, состоящей из двух ветвей: малой М, расположенной со стороны малого желобка, большой Б, расположенной со стороны большого желобка.

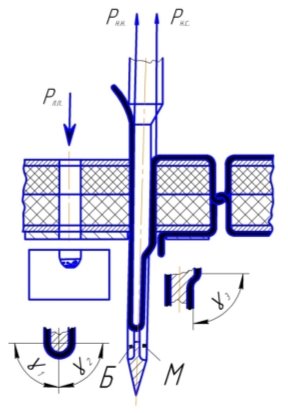

Рис. 1. Схема проведение игольной нитки через сшиваемые ткани с металлическим покрытием после прошивки отверстий лазерным лучом

Для предохранения игольной нитки от перетирания о материал толщину ее нужно подбирать по игле (или толщину иглы по нитке). Диаметр нитки должен быть меньше ширины ушка и глубины большого желобка. В большой желобок иглы нитка поступает с катушки от нитепритягивателя, в малой — со стороны стежка. По мере опускания иглы петля непрерывно увеличивается, но так как верхний конец нитки М со стороны малого желобка или закреплен предыдущим стежком, или зажат лапкой, удлинение ее происходит за счет перемещения нитки Б через ушко иглы со стороны большого желобка.

Нитка проводится в отверстие без прокола перемещения в ушке до тех пор, пока не израсходуется ее напуск со стороны предыдущего стежка. Перемещение нитки относительно ушка иглы в сторону стежка происходит с большой скоростью при опре-деленном соотношении натяжения нитки со стороны стежка Р_н.с. и нитепритягивателя Р_н.н.. Без перемещения в ушке иглы нитка протягивается до тех пор, пока ее натяжение со стороны стежка или, наоборот, со стороны нитепритягивателя не преодолеет силу трения Р_тр нитки в ушке, т. е. когда

отсюда, (1)

а также когда

отсюда (2),

где — коэффициент трения нитки об иглу; — угол обхвата иглы ниткой.

Нитка проводится через материалы с перемещением в сторону стежка, если

(3).

Среднее давление на нитку в ушке иглы

; (4)

где Р — нормальная сила давления по всей поверхности трения; S — площадь соприкосновения нитки с поверхностью трения. Так как

Р, то; (5)

, где r — радиус закругления граней ушка; b — толщина нитки; Кс — поправочный коэффициент, учитывающий сплющивание нитки. Тогда

.

Для предотвращения разрушения нитки необходимо, чтобы среднее давление на нее не превышало допустимого значения. Для улучшения условий протягивания нитки через материалы в ушке иглы не должно быть заостренных кромок.

В соответствии с формулой (6) и учетом того, что нитка при прохождении через материалы огибает иглу в трех выступающих местах с углами обхвата ₁, ₂ и ₃, наибольшее среднее давление иглы на нитку будет у кромки малого желобка:

Принимаем следующие значения f= 0,2; r = 0,05 мм; b = 0,3 мм; Кс=1, находим .

Снижение значения позволяет повышение эффективности процесса за счёт увеличения параметра r, радиуса закругления граней ушка, а также отсутствием Р_п.с., полезной силы сопротивления со стороны металлизированных тканей при формировании отверстия в материалах с помощью лазерно-лучевого потока.

Литература:

1. Лебедев, В. С. Технологические процессы машин и аппаратов в производствах бытового обслуживания. — М.: Легпромбытиздат, 1991. ‑ 336 с.
2. Комиссаров, А. И. и др. Практикум по машинам, автоматам и автоматическим линиям легкой промышленности. — М.: «Легкая индустрия», 1980.
3. Коваленко. В. С.; Котляров, В. П. Установка для прошивки отверстия с лазерным лучом. А/с. № 965677.
4. Котляров, В. П. и др. Справочник по технологии лазерной обработки. — Киев, Техника, 1985. — 167 с.
