Установка автоматического дистанционного управления | Статья в журнале «Молодой ученый»

Авторы: ,

Рубрика: Технические науки

Опубликовано в Молодой учёный №11 (145) март 2017 г.

Дата публикации: 21.03.2017

Статья просмотрена: 35 раз

Библиографическое описание:

Холов О. Т., Киямов А. З. Установка автоматического дистанционного управления // Молодой ученый. — 2017. — №11. — С. 116-118. — URL https://moluch.ru/archive/145/40748/ (дата обращения: 20.08.2018).



В статье описывается установка автоматического дистанционного управления, созданная авторами, принципы её работы, отрасли её применения. Установка может быть использована на технологических линиях производства. Управлять ею можно на дистанции от 5 до 25 метров.

Ключевые слова: установка, микросхема, напряжение, кнопка, реле, приёмник сигналов, элемент, сопротивление, транзистор

Созданная нами установка схожа с myLINKER-модулятором и демодулятором ИК — телеуправления. Установку можно использовать на технологических линиях производства, что, в свою очередь, намного облегчит управление производством на основе автоматизации и съэкономит финансовые средства. Для этого мы использовали интегральную микросхему 74НС02, которая работает на постоянном токе с потреблением 5 вольт напряжения. У данной микросхемы 14-я ножка является «+» источником, а 7-я ножка — «-» источником.

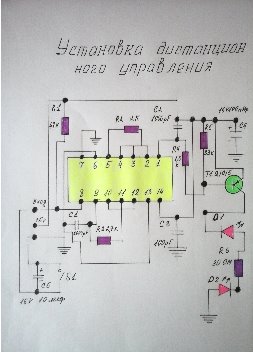

Для направления волн в этой установке используются два фотодиода D1 и D2, сопротивления постоянного тока R1–47 кОм, R2–2кОм, R3–2.7кОм, R4–1,5кОм, R5–33кОм и R6–30 Ом, конденсаторы постоянного тока С1–2000pF, C2–1000 pF, C3–100 pF, а также транзистор Т1Q1015 «р-n-р», который может быть заменён транзисторами КТ361, КТ814 и КТ837. К 8-ой ножке микросхемы 74НС02 конденсатора С5. 16V 10 мкФ устанавливаем кнопку S1, которая используется для управления сигналами исходящих от фотодиодов. Здесь возникает вопрос приёмника сигналов от фотодиодов. Для этого мы создаём установку, которая будет принимать сигналы.

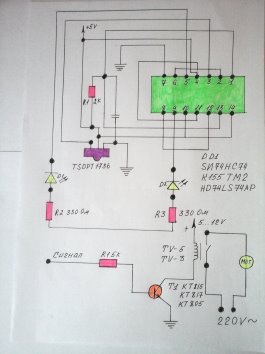

Воспользуемся интегральной микросхемой SN 74HC74. Входящий сигнал воспринимается в третьей ножке микросхемы SN 74HC74 и с 5-, 9-ой ножки выходящий сигнал передаётся на реле. Чтобы заработал приёмник сигналов мы воспользовались одним конденсатором С1 100пкф постоянного тока, сопротивлением постоянного тока R1–2кОм, двумя сопротивлениями постоянного тока R2–330 Ом, R3–330 Ом. Для приёма сигналов (волн) используем приёмный элемент TSOP 1736. Можно использовать вместо SN 74HC74 микросхему КМ155ТМ2. Не присоединяя к микросхеме SN 74HC74 моторы, проверяем работоспособность двумя светодиодами, как показано на рис.2. Работа собранной нами установки 74НС02 проверяется кнопкой S1, после нажатия кнопки прослеживается загорание светодиодов, после того, как микросхема SN 74HC74 выполнит своё обязательное действие, можно воспользоваться двумя реле TV-3. Через два транзистора Q1815 «р-n-р» передаются сигналы на реле TV-3. Здесь также вместо транзисторов Q1815 можно использовать транзисторы КТ815А, КТ817Б и КТ805АМ.

При первом нажатии на кнопку S1 два мотора начинают одинаково вращаться. При втором нажатии два мотора останавливаются, при третьем нажатии включается один мотор, при четвёртом — включается второй мотор. Используя реле TV-3 можно управлять другими потребителями. Эта установка способна распространять волны на дистанцию от 5 до 25 метров. Чувствительность этой установки TSOP 1736 очень высокая, ею можно управлять на дистанции от 5 до 25 метров, то есть включать или выключать вышеуказанные автоматические моторы, лампочки, вентиляторы или другие потребители. Данная установка была испытана несколько раз и получены положительные результаты.
