Учитывая всю непостоянность погодных условий при эксплуатации автомобилей, актуальным становится вопрос курсовой устойчивости автомобиля.

Ключевые слова: ESP, датчик, безопасность, курсовая устойчивость

ESP — активная система безопасности автомобиля, позволяющая предотвратить занос посредством управления компьютером момента силы колеса (одновременно одного или нескольких).

Основной задачей системы электронной стабилизации ESP является выравнивание автомобиля в ту сторону, куда направлены передние колеса. На автомобиле установлены датчики продольного и поперечного ускорения кузова, датчики угловых скоростей всех четырех колес, датчик положения педали тормоза, датчик положения рулевого колеса, датчик давления в главном тормозной цилиндре, насос с разделенной системой управления тормозными магистралями колес и электронным блоком управления всем этим.

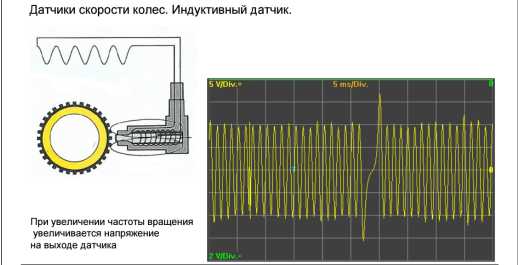

Рис. 1. Принцип работы датчика скорости колёс

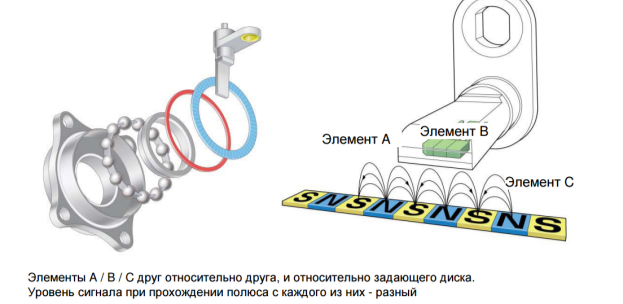

Рис. 2. Активный датчик частоты вращения колеса

Блок управления делает опрос 4-х датчиков вращения колес. Опрашивается также положения рулевого колеса и датчик продольного и поперечного ускорения автомобиля.

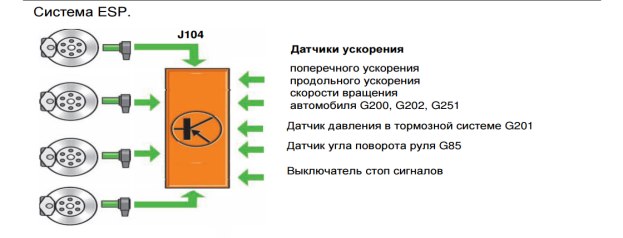

Рис. 3. Датчики ускорения

Все данные обрабатываются электронным блоком управления, как только данные с одного или нескольких датчиков превысят критические значения, записанные в базе данных блока управления, программа согласно заданному алгоритму действий начнет выправлять траекторию автомобиля посредствам управления тормозной системой (изменение скоростей колес) и системой подачи топлива, что приводит к выравниванию автомобиля в направлении колес.

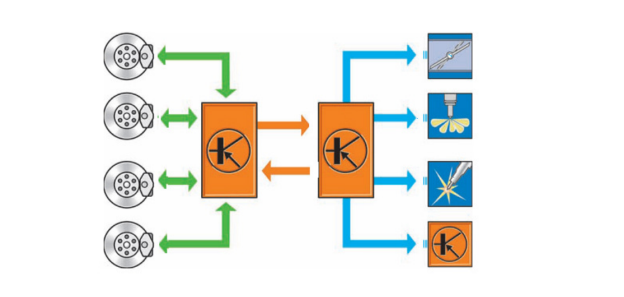

Рис. 4. Управление торможением колес и моментом привода

Подтормаживанием отдельных колес ESP создаёт разворачивающий момент. Этот момент направлен противоположно нежелательному разворачивающему моменту и стабилизирует его движение по заданному курсу (курс определяется датчиком положения рулевого колеса). При условии невозможности коррекции только с помощью направленного торможения — изменяется крутящий момент двигателя.

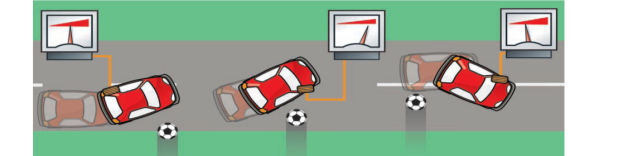

Рис. 5. Подтормаживание отдельных колес

С применением системы курсовой устойчивости значительно повышается безопасность автомобиля. Эксперты называют систему ESP самым важным изобретением в сфере автомобильной безопасности после ремней безопасности. Она обеспечивает водителю лучший контроль над поведением автомобиля, следя за тем, чтобы он перемещался в том направлении, куда указывает поворот руля. По данным американского Страхового института дорожной безопасности (IIHS) и Национального управления безопасностью движения на трассах NHTSA (США), примерно одна треть смертельных аварий могла бы быть предотвращена системой ESP, если бы ей были оснащены все автомобили.

Литература:

  1. VOLKSWAGEN TECHNICAL SITE [Электронный ресурс] — Режим доступа: http://www.vwts.ru — (Дата обращения 14.04.16);
  2. Безопасность автомобиля [Электронный ресурс] — Режим доступа: http://www.systemsauto.ru — (Дата обращения 14.04.16);
  3. За рулем [Электронный ресур] — Режим доступа: httt://www.zr.ru — (Дата обращения 14.04.16)
