In given article by means of experimental researches the most significant parameters of process of crushing of cotton stalks by an edge and the basic is constructive-technological parameters of a chopper of cotton stalks are resulted.

Keywords: research, working process, a chopper of cotton stalks.

Экспериментальные исследования процесса подачи стеблей и измельчения интенсивным аппаратом, проверку параметров и режимов работы проводили в лабораторно-полевых условиях с использованием полевой установки с интенсивным измельчающим аппаратом (рис.1).

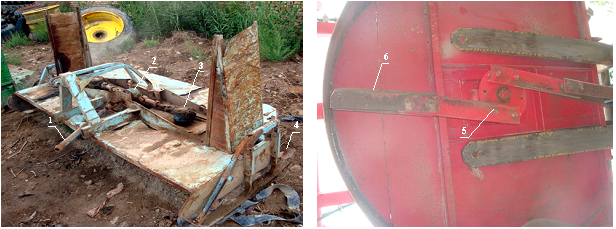

Рис.1. Полевая установка с интенсивным измельчающим аппаратом: 1 — карданный вал; 2 — конический редуктор; 3 — шкив; 4 — полозья (лыжи); 5 — ножевой узел; 6 — нож (лезвие)

Привод рабочих органов установки (рис.2) включает в себя карданный вал 1, конический редуктор 2, шкивы 3, карданные или клиноременные передачи 4. Привод ножевых узлов 5 осуществляется через клиноременную передачу, конический редуктор и шкивы.

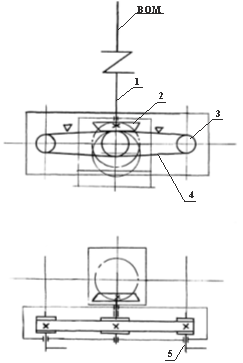

Рис. 2. Кинематическая схема установки:ВОМ — вал отбора мощности; 1 — карданный вал; 2 — конический редуктор; 3 — шкив; 4 — клиноременная передача; 5 — ножевой узел

Частоту вращения ножевых узлов регулируют с помощью числа зубьев, ведущей шестерни привода редуктора. Скорость подачи стеблей регулируют изменением скорости агрегата.

Методика проведения тензометрирования аналогична на карданном валу и на измельчающем аппарате. По окончании исследования определяли значения потребной мощности измельчителя N, а также длительность процесса измельчения (t, с). Производительность измельчителя Q рассчитывали следующим образом:

где m — масса измельченных стеблей, кг.

В конструкции установки предусмотрена возможность замены рабочих органов. Можно устанавливать ножевые узлы с различными параметрами, перемещать рабочие органы относительно друг друга, устанавливать быстросменные лезвия для измельчения и расщепления стеблей хлопчатника.

Таким образом, на устройстве можно определять энергетические показатели, степень измельчения стеблей по пробам, собранным после измельчения, проводить киносъёмку технологического процесса при различных параметрах ножевого узла, применять метод планирования экспериментов.

Лабораторно-полевые опыты по проверке работоспособности интенсивного измельчающего аппарата на повышенных скоростях движения с рациональными параметрами и оценка агротехнических показателей проводились на изготовленной четырёхрядной лабораторно-полевой установке, в которой привод ножевого узла — экспериментальный (рис.3).

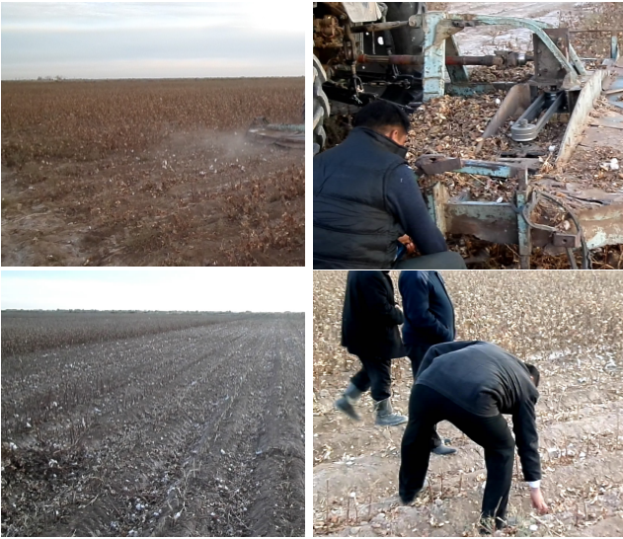

Рис. 3. Четырёхрядная лабораторно-полевая установка, работающая по технологии измельчения с разбросом измельченных стеблей по полю

Для оценки эффективности работы измельчителей стеблей хлопчатника может быть предложен критерий — удельная энергоемкость измельчителя, для определения которого необходимо измерить следующие параметры: потребная мощность измельчителя (N), производительность (пропускная способность) измельчителя (Q), степень измельчения (λ).

В соответствии с этим методика проведения исследования эффективности работы измельчителя стеблей была следующей. Определяли объем измельчаемых стеблей, затем измельчали. После, измельченные стебли хлопчатника собирали и методом сравнительного анализа определяли длину полученных частиц d по следующей методике. Из различных мест брали пробы измельченных стеблей в количестве 250 г и складывали в пакеты и затем замеряли.

В ходе исследования осуществлялась пятикратная повторность опыта. По окончании исследований была получена выборка данных потребной мощности измельчителя N, производительности измельчителя Q и степени измельчения λ.
