Анализ спектральных характеристик сфигмограмм лучевой артерии при экстрасистолии | Статья в журнале «Молодой ученый»

Автор:

Рубрика: Физика

Опубликовано в Молодой учёный №2 (106) январь-2 2016 г.

Дата публикации: 13.01.2016

Статья просмотрена: 217 раз

Библиографическое описание:

Кырмыгенов Д. А. Анализ спектральных характеристик сфигмограмм лучевой артерии при экстрасистолии // Молодой ученый. — 2016. — №2. — С. 66-70. — URL https://moluch.ru/archive/106/23759/ (дата обращения: 19.08.2018).



Представлены результаты экспериментальных исследований частотных характеристик сфигмограмм лучевой артерии практически здорового человека и при наличии экстрасистолии с помощью спектральных методов с использованием автоматизированного пульсодиагностического комплекса.

Ключевые слова: пульсовая волна, экстрасистолия, спектральный анализ.



Сердечно-сосудистые заболевания (ССЗ) являются основной причиной смерти во всем мире: ни по какой другой причине ежегодно не умирает столько людей, сколько от ССЗ. По оценкам Всемирной организации здравоохранения, в 2012 году от ССЗ умерло 17,5 миллиона человек, что составило 31 % всех случаев смерти в мире. Из этого числа 7,4 миллиона человек умерли от ишемической болезни сердца и 6,7 миллиона человек в результате инсульта. Поэтому изучение и совершенствование методов диагностики сердечно-сосудистых заболеваний весьма актуальны.

Для оценки состояния сердечно-сосудистой системы применяются такие методы, как электрокардиография, эхокардиография, кинетокардиография, сфигмография, флеботонометрия, реография и др. В данной статье для изучения характеристик пульсовой волны применен один из этих методов — сфигмография, основанный на графической регистрации пульсовых колебаний стенки кровеносного сосуда. Для обработки и анализа сфигмограмм использовали спектральный анализ, а для исследования частотного состава было использовано быстрое преобразование Фурье [1–4]. Аналогичные исследования можно провести с помощью современных математических методов: вейвлет-анализа и преобразования Гильберта-Хуанга [5–8] и других, за исключением рассмотренного в [9] дифференциально-интегрального преобразования сигналов.

Целью работы является сравнительный анализ частотного спектра пульсовой волны лучевой артерии практически здорового человека и соответствующего частотного спектра обследуемого с наличием экстрасистолии.

Для получения исходных реализаций пульсовых сигналов в цифровой форме использовался автоматизированный пульсодиагностический комплекс (АПДК) [10], который позволяет регистрировать пульсовую волну с запястья руки человека с частотой дискретизации 200 Гц и обрабатывать данные на компьютере с помощью различных математических методов.

На рис. 1а представлена сфигмограмма лучевой артерии без экстрасистолии. На следующем рисунке (рис. 1б) — её амплитудный спектр. На рисунке 2а представлена сфигмограмма лучевой артерии обследуемого пациента с экстрасистолией. Как видно из рисунков, пульсовые сигналы по форме отличаются друг от друга.

Расчеты показали, что у пульсового сигнала с экстрасистолией (рис. 2б) частотный спектр пульсового сигнала существенным образом отличается от соответствующего спектра при отсутствии экстрасистолии (рис. 1б). Отличие заключается в том, что в случае наличия экстрасистолии наблюдается отсутствие четко выраженных гармоник на частотах, кратных основной частоте.

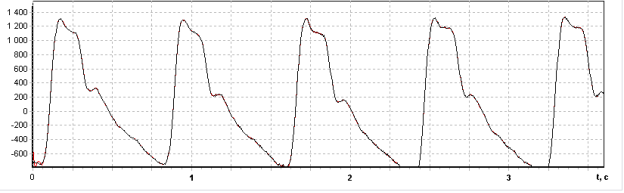

Рис.1 а. Пульсовая волна без экстрасистолии

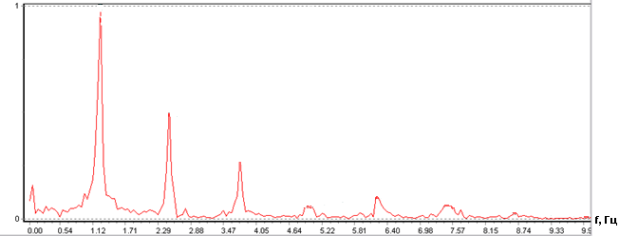

Рис. 1б. Амплитудный спектр пульсовой волны без экстрасистолии



Ниже приведен пульсовой сигнал с экстрасистолией и её амплитудный спектр.

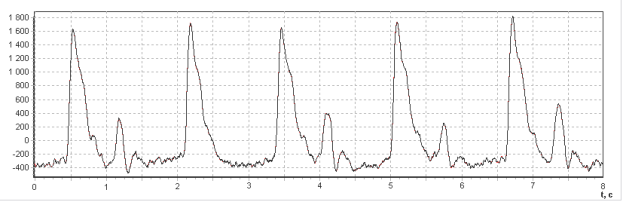

Рис. 2а. Пульсовая волна с экстрасистолией

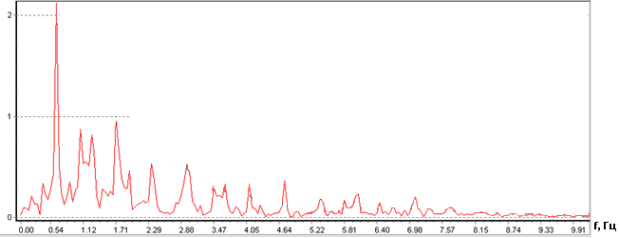

Рис. 2б. Амплитудный спектр пульсовой волны с экстрасистолией



При сравнении отношений мощностей сигналов в диапазонах 0,6–8 и 8–15 получены следующие результаты:



Сигнал с экстрасистолией

Сигнал без экстрасистолии

мощность сигнала в диапазоне 0,6–8 Гц.

581158

553152

мощность сигнала в диапазоне 8–15 Гц.

2636

1953

отношение мощностей в диапазонах 0,6–8 и 8–15 Гц.

220

283



Таким образом, пульсовые сигналы по форме и их частотные спектры при наличии экстрасистолии у обследуемых и ее отсутствии заметно отличаются друг от друга. Основное отличие заключается в том, что на частотном спектре сигнала при наличии экстрасистолии сложно выявить гармоники, кратные основной частоте в отличие от спектров практически здорового человека.
