Графики объемного содержания и массовой концентрации оксидов азота, максимальной температуры и давления в цилиндре дизеля с турбонаддувом 4ЧН 11,0/12,5 при работе по дизельному и газодизельному процессам в зависимости от изменения частоты вращения представлены на рис. 1 [1–8].

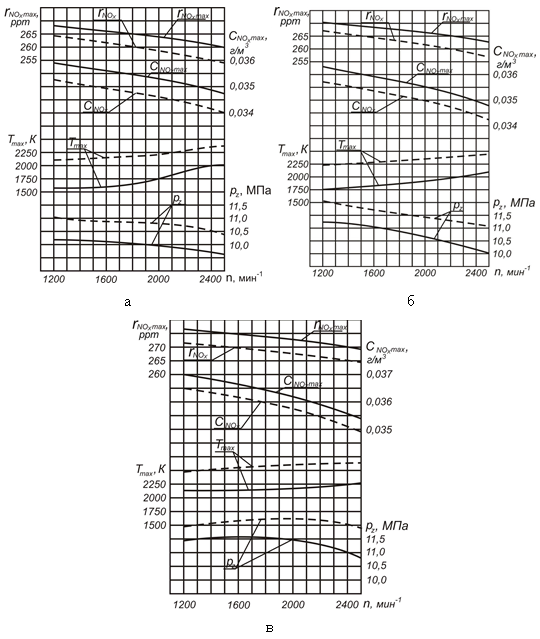

Рис. 1. Влияние применения природного газа на показатели процесса сгорания, объемное содержание и массовую концентрацию оксидов азота в цилиндре дизеля с турбонаддувом 4ЧН 11,0/12,5 в зависимости от изменения частоты вращения: а — Θвпр = 8о; б — Θвпр = 11о; в — Θвпр = 14о;
— дизельный процесс;
— газодизельный процесс
Из графиков видно, что с увеличением частоты вращения коленчатого вала двигателя происходит снижение объемного содержания и массовой концентрации оксидов азота и максимального давления газов в цилиндре, увеличение максимальной температуры цикла. Так, при работе по газодизельному процессу при Θвпр = 8о при увеличении частоты вращения коленчатого вала двигателя с n = 1200 мин-1 до n = 2400 мин-1 происходит уменьшение объемного содержания с 265 до 255 ppm и массовой концентрации оксидов азота c 0,0353 до 0,0342 г/м3 [9–15].
При работе по газодизельному процессу при увеличении частоты вращения коленчатого вала двигателя с n = 1200 мин-1 до n = 2400 мин-1 при Θвпр = 11о происходит уменьшение объемного содержания с 267 до 257 ppm и массовой концентрации оксидов азота c 0,0357 до 0,0344 г/м3 [16–24].
При работе по газодизельному процессу при увеличении частоты вращения коленчатого вала двигателя с n = 1200 мин-1 до n = 2400 мин-1 при Θвпр = 14о происходит уменьшение объемного содержания с 272 до 265 ppm и массовой концентрации оксидов азота c 0,0365 до 0,0351 г/м3 [25–31].
Таким образом, при переходе на газодизельный режим объемное содержание и массовая концентрация оксидов азота ниже в среднем на 3 % во всем диапазоне изменения частот вращения коленчатого вала двигателя [32–40].
