Обеспечение устойчивости подземных горных выработок в течение заданного срока их эксплуатации является одной из важнейших задач, возникающих при добыче полезных ископаемых и строительстве подземных сооружений различного назначения [5, с. 69]. Месторождения Восточной Сибири, Забайкалья и Дальнего Востока России имеют ряд особенностей: наличие криолитозоны различной мощности и температурного режима, сложное геологическое строение и тектоническую нарушенность, многообразие условий по устойчивости руд и вмещающих пород. Все это существенно влияет на устойчивость подрабатываемых породных массивов, напряженное состояние целиков и обнажений выемочных камер, т. е. в принятии технологических решений по разработке месторождений.

На сегодняшний день в мировой практике наиболее многофункциональными и практичными являются рейтинговые классификации Д. Лобшира (MRMR — Mining Rock Mass Rating) и З.Бенявского (RMR — Rock Mass Rating), которые решают ряд таких вопросов, как составление проекта крепления, составление диаграмм зон обрушения, определение допустимых размеров обнажений трещиноватых руд и пород, оценка устойчивости целиков и других конструктивных элементов систем подземной разработки рудных месторождений и шахт [3, с. 94].

На практике данная методика расчета рейтинга устойчивости была применена на руднике «Мир». В ходе работы нами были произведены расчеты рейтинговой классификации Д.Лобшира на рудном месторождении «Айхал» и россыпном месторождении «Солур» и установлены допустимые пролеты обнажения камер для оптимального выбора системы разработки.

В применении методики расчета рейтинга устойчивости на россыпных месторождениях надо учитывать ряд особенностей в геологическом строении россыпей, а также в наличии параметров, учитывающих условия криолитозоны. Необходимо провести расчет по нескольким россыпным месторождениям для сравнения результатов расчетов рейтинга устойчивости для условий россыпных месторождений криолитозоны и дальнейшего анализа с целью выхода на конкретные показатели, влияющие на степень устойчивости пород.

Геология и строение россыпей месторождений Индигирки [4,с. 11; 6, с. 15; 7, с. 12].

Мощность аллювиальных отложений колеблется в пределах 25–40 м и составляет в среднем 30 м. Гранулометрический состав рыхлых отложений представлен в основном галькой осадочных пород, реже грубыми обломками и валунистостью.

Разрез рыхлых четвертичных отложений по одному из месторождений представляется следующим образом (рис. 1, рис.2):

1.         Почвенный слой                                                                           0,3 м;

2.         Ледниковые флювиогляциальные отложения со щебнем и слабоокатанной галькой песчаников и глинистых сланцев, сцементированных песчано-глинистым заполнителем            20–25 м;

3.         Аллювий, представленный слабоокатанной галькой и щебнем песчаников, сцементированных илом и песком серого цвета                                         10,5 м.

Толща рыхлых отложений характеризуется льдистостью, которая фиксируется на протяжении всей россыпи.

Продуктивный золотоносный пласт приурочен к контакту аллювия с коренными породами и включает отложения галечников, аллювиальный щебень и трещиноватую часть коренных пород. Последние представлены в основном глинистыми и песчано-глинистыми сланцами, менее — песчаниками: Максимальная концентрация золота приурочена к элювиальному щебню и трещиноватой части коренных пород. Мощность продуктивного пласта песков не более 2 м. Валунистость характерна для всей толщи мерзлых пород, но как правило, не превышает 20 %. В среднем по месторождению пласт песков состоит на 26 % из аллювиальных галечников и на 74 % из элювия и трещиноватых коренных пород. Гранулометрический состав золотоносных аллювиальных отложений представлен следующим образом;

-          содержание валунов и крупных булыжников (фракция более 100–150 мм) в песках незначительное и составляет в целом по месторождению 8,5 %;

-          наиболее распространены гравийно-галечный материал и элювиальный щебень размером 5–150 мм — 64,2 %, в том числе по фракциям: 100–20 мм — 33,5 %, 20–5 мм — 30,7 %;

-          средний процент фракций менее 5 мм—25,3 %.

Коэффициент крепости золотоносных мерзлых рыхлых отложений— от 8 до 12, что соответствует VI—VIII категориям классификации по М. М. Протодьяконову. Содержание свободной двуокиси кремния в породах продуктивного пласта, по данным ЦНИИПП, колеблется от 30 до 60 %.

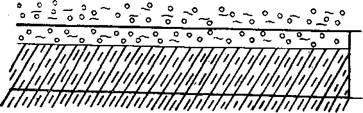

Рис. 1. Литологический разрез четвертичных отложений по одному из месторождений Индигирки

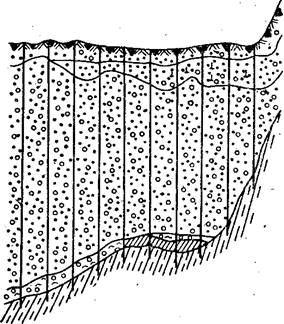

Рис.2. Литологический состав продуктивного пласта: 1 — растительный слой; 2 — ил, глина; 3 — песок; 4 — галечник; 5 — лед; 6 — песчано-глинистые сланцы; 7 — промышленная россыпь.



Расчет рейтинга устойчивости MRMR[2, с.694; 8, с.257; 9, с.475, 1, с.42]

Для условий перекрывающих пород. Средний предел прочности на сжатие перекрывающих пород в пределах 4 МПа, модуль трещиноватости 1–0,65 м-1, среднее расстояние между трещинами — 1–1,5 м.

С учетом трещиноватости, получаем составляющую рейтинга :

где IRS — прочность нетронутого массива, МПа; k — коэффициент корректировки IRS. Данный коэффициент определяется по шкале, представленной в номограмме корректировки прочности нетронутого массива с учетом крепости руды и густоты трещин, исходя из значения «инверсия крепости Х FF/m».

Основной заполнитель трещин — лед. Наличие сцементированных наполненных трещин, крепость заполнителя по шкале Мооса — 1. Следовательно, инверсия — 1.

Получаем значение «инверсия крепости Х FF/m»=1х1=1

По номограмме корректировки прочности имеем k=0,85.

В итоге получаем прочность породного блока:

По графику определения рейтинга RRBS прочности породного блока рейтинговый показатель RRBS=1,5. По графику рейтинга трещиноватости массива JS определяем рейтинг по количеству трещин JS=29.

Трещины однонаправленные (А=95 %), ступенчатые шероховатые/нерегулярные (В=95 %), наличие сцементированных наполненных трещин, крепость наполнителя по шкале Мооса=1, (Е=75 %) (данные таблицы поправки за состояние трещин).

Вычисляем рейтинг условий трещиноватости:

Получаем рейтинг

Так как породы многолетнемерзлые, водоприток отсутствует.

На территории района развиты многолетнемерзлые породы, температура -6⁰ С. Коэффициент смерзаемости пород берется от 1 до 1,2 (k1=1,1).

Коэффициент выветривания k2=1.

Получаем рейтинг массива горных пород:

Для условий пород продуктивного пласта. По подобию перекрывающим породам рассчитываем показатели для продуктивного пласта (условия идентичны):

Прочность породного блока

Рейтинг прочности породного блока RRBS=1,5.

Рейтинг по количеству трещин JS=29.

Рейтинг условий трещиноватости:

.

Рейтинг .

Рейтинг массива горных пород с учетом коэффициентов

.

Для условий подстилающих пород. Средний предел прочности пород (глинистые сланцы) в пределах 45 МПа, модуль трещиноватости –10–2 тр/м, среднее расстояние между трещинами — 0,1–0,5 м, следовательно с учетом трещиноватости, получаем:

Крепость по шкале Мооса — 1. Следовательно, инверсия — 1. Получаем значение «инверсия крепости Х FF/m»=1x6=6

По номограмме корректировки прочности имеем коэффициент корректировки k=0,73.

В итоге прочность породного блока:

По графику определения рейтинга RRBS прочности породного блока рейтинговый показатель RRBS=12. По графику рейтинга трещиноватости массива JS рейтинг по количеству трещин JS=16.

Трещины разнонаправленные волнообразные (А=100 %), с гладкими выступами (В=80 %), стенки трещин деформированы (D=75 %), крепость наполнителя трещин 1, (E=75 %).

Получаем рейтинг условий трещиноватости:

Так же как и для предыдущих условий k1=0,84 и k2=1,1.

Получаем рейтинг

Рейтинг массива горных пород с учетом коэффициентов

Результаты расчетов рейтинга MRMR для условий продуктивного пласта и вмещающих пород месторождений Индигирки сводятся в таблицу (табл.1).

Таблица 1

Итоговая таблица расчетов рейтинга MRMR

Показатель

Вмещающие породы

Продуктивный пласт

Перекрывающие

Подстилающие

Рейтинг MRMR

63,34

41,58

63,34

Класс пород по Д.Лобширу

2

3

2

Описание пород по устойчивости (обрушаемости)

Устойчивая (труднообрушаемые)

Средняя (средняя)

Устойчивая (труднообрушаемые)



Заключение

Результаты расчетов рейтинга породного массива по геомеханической классификации Д.Лобшира для условий месторождений Индигирки показали следующее:

-          Породы кровли относятся ко 2 и 3 классу устойчивости (трудной обрушаемости), что соответствует 2 и 3 классу устойчивости по классификации ВНИИ-1 [6, с. 72] (средне-устойчивые и устойчивые).

-          Возможно применение камерной и столбовой системы разработки. При камерной системе разработки допустимые пролеты камер от 20 до 30 м., при столбовой системе — допустимая площадь обнажения кровли в рабочей зоне от 6–8 тыс. м2.

Полученные результаты подлежат корректировке на опытных блоках шахты.
