Библиографическое описание:

Разепина М. Г., Ташлыкова Е. В., Петухов Р. Н. Аспекты создания системы для разработки инновационного проекта «УЭЦН высокотемпературного исполнения» // Молодой ученый. — 2014. — №21. — С. 217-220.

В статье рассматриваются аспекты необходимые для разработки инновационного проекта «УЭЦН высокотемпературного исполнения».

Ключевые слова: УЭЦН высокотемпературного исполнения, моделирование, система с управлением, модель организационно-технической системы.



На сегодняшний день, анализируя мировые запасы тяжелой нефти, можно прийти к выводу, что их количество превышает запасы других видов нефти примерно в пять раз. Исходя из этого, задача разработки тяжелой нефти и нефтебитумных песчаников в последнее время остается актуальной для многих стран ведущих добычу нефти, к которым относится и Россия.

В ходе анализа сложившейся ситуации можно сделать вывод, что для решения этой задачи специалистам нефтедобывающей отрасли необходимо разработать специальные высокотемпературные установки электроцентробежного насосов (УЭЦН), работающие по принципу парогравитационного дренажа (SAGD). Особенность данного метода состоит в нагнетании пара в верхнюю паронагнетательную скважину, где в результате нагревания вязкость тяжелой нефти уменьшается. Далее под действием силы тяжести нагретая нефть попадает в нижнюю добывающую скважину, откуда и выкачивается с помощью насоса.

Для реализации этой идеи, необходимо разработать проект создания инновационного продукта «УЭЦН высокотемпературного исполнения». Для этого создадим модель системы для создания необходимой УЭЦН.

Описание организационно-технической системы

Модель, соответствующая уровню организационно-технических систем может быть представлена в виде:

SYS = (PL, RO, RI, EX, PR, DT, SV, RD, EF),

где PL — разработанный инновационный проект;

RO — информация, необходимая для создания инновационного проекта;

RI — персональные компьютеры, система электронного документооборота; программное обеспечение.

EX — сотрудники;

PR — разработка инновационного проекта;

DT — недостаток информации, ошибки в разработке продукта, выход из строя оборудования, программного обеспечения;

SV — точка контроля разработки бизнес-плана;

RD — устав, Федеральные законы и нормативные акты, техническая документация производства, ГОСТ;

EF — повышение производительности предприятия, повышение прибыли предприятия, удовлетворение нужд заказчиков, сокращение сроков на реализацию проекта.

Для описания взаимодействия системы с внешней средой представим нашу систему как «черный ящик».

Представление системы как «черный ящик»

Исходя из системного подхода, представить систему, как набор элементов или модулей и представить ее в виде кортежа.

Элемент — это неделимая наименьшая функциональная часть исследуемой системы, включающая < x, n, u, y, FS > и представляемая как «черный ящик». Функциональную модель элемента будем представлять как y(t) = FS (x, n, u, t).

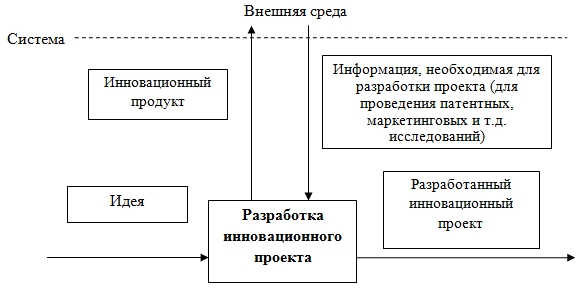

Рис. 1. Элемент системы как «черный ящик»



Для того чтобы спроектировать систему, необходимо описать как будет происходить управление системой, для этого рассмотрим нашу систему как «систему с управлением»

Структура системы с управлением

Система с управлением включает три подсистемы: управляющую систему (УС), объект управления (ОУ)В и систему связи (СС). Внешний вид такой системы представлен на рисунке 2.
























Рис. 2. Система с управлением



Для разработки инновационного проекта необходимо учитывать не только особенности системы, но и взаимодействие подсистем предприятия. Типовая схема системы управления с обратной связью, включающей сам объект управления, управляющий орган и информационную часть представлена на рисунке 3.





























Рис. 3. Упрощенная схема системы управления с обратной связью



Исходя из приведенного выше описания создаваемой нами системы, разработаем функциональную модель нашей системы.

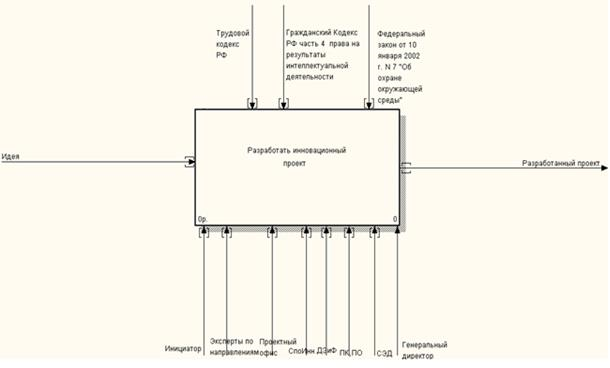

Разработка функциональных моделей бизнес-процессов создания инновационного проекта «УЭЦН высокотемпературного исполнения» начинается с построения модели в IDEF0, отображенной на рисунке 4.

Рис. 4. Функциональная модель создания УЭЦН высокотемпературного исполнения



В системе разработки инновационного проекта входящим параметром является идея о продукте. На выходе системы получаем готовый разработанный проект.

Нерасходуемыми ресурсами являются сотрудники предприятия, выполняющие свои обязанности, сеть персональных компьютеров (ПК), специализированное программное обеспечение (ПО).

Все процессы в системе происходят под управлением нескольких параметров:

-          Устав предприятия;

-          Трудовой кодекс РФ;

-          Гражданский Кодекс РФ часть 4 права на результаты интеллектуальной деятельности;

-          Федеральный закон от 10 января 2002 г. N 7 «Об охране окружающей среды».

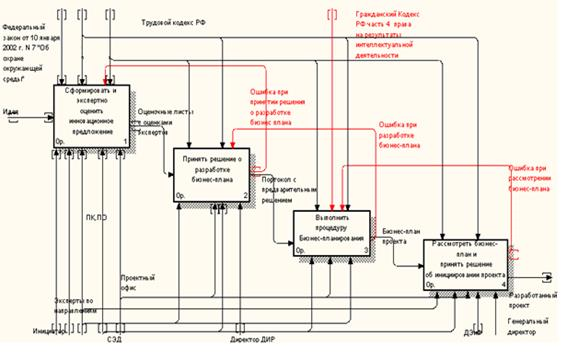

После создания контекстной диаграммы, декомпозируем систему по уровням, на которых представлена совокупность процессов более низкого уровня детализации (рис.5).

Рис. 5. Функциональная модель создания УЭЦН высокотемпературного исполнения



Делая выводы, о разработке инновационного проекта УЭЦН высокотемпературного исполнения следует отметить, что модель процесса разработки позволит уменьшить время на разработку новой продукции, повысить степень координации подразделений, повысить производительность. Это в свою очередь обеспечит предприятию создание качественной конкурентоспособной продукции.
