Проблема экономии топливно-энергетических ресурсов является одной из важнейших в экономике страны. С ростом энергетических мощностей и объема производства все более увеличиваются масса и габариты применяемых теплообменных аппаратов [1].

В настоящее время на производство теплообменного оборудования расходуется огромное количество легированных и цветных металлов. Поэтому, при проектировании и изготовлении современных теплообменников необходимо стремится к тому, чтобы они выполняли свои основные функции, обладали высокой надежностью и при этом были компактными, а следовательно, имели бы малую массу.

Таким образом, уменьшение массы и габаритов теплообменных аппаратов является актуальной проблемой. Наиболее перспективный путь решения этой проблемы — интенсификация теплообмена.

Актуальность интенсификации теплообмена в элементах техники и технологических оборудованиях обусловлена необходимостью решения следующих задач:

– уменьшение размеров теплоотдающей поверхности;

– снижение мощности на прокачку теплоносителя по контуру;

– повышение надежности поверхности нагрева;

– уменьшение массы и габаритных размеров теплообменных аппаратов;

– уменьшение отложений на теплообменивающих поверхностях;

– сокращение производительности аппаратов.

К началу 21-го столетия методы интенсификации теплообмена широко применяются в элементах оборудования энергетики. Наиболее распространенные методы интенсификации теплообмена — использование эффекта начального участка, искусственная турбулизация потока, осуществляемая в пристенном слое или по всему сечению потока с помощью кольцевых или спиральных канавок, лунок, оребрения поверхности, закрученных лент, шнеков, спиральных труб [2, 3]. Для интенсификации теплообмена используется также струйное натекание теплоносителя на поверхность, пористые и щеточные вставки, воздействие ультразвуковых колебаний, электрического поля. Комбинированные методы интенсификации теплоотдачи основаны на использовании, по крайней мере, двух методов повышения интенсивности теплосъема. Например:

– использование искусственной шероховатости поверхности и закрученной ленты;

– использование спиральной трубы и пористого покрытия;

– использование шероховатой поверхности и генерации акустических колебаний в жидкости.

Выбор оптимального метода интенсификации теплообмена определяется многими условиями, которые в каждом конкретном случае должны быть учтены. Приведены важнейшие из этих условий:

– цели и задачи интенсификации теплообмена в каналах;

– величина энергетических допустимых затрат на интенсификацию теплообмена;

– гидродинамическая структура потока, в котором требуется интенсифицировать теплоотдачу;

– технологичность изготовления теплообменного устройства с интенсификацией теплообмена, удобство и надежность в эксплуатации.

Задачи исследования:

– разработка и создание новых конструкций интенсификаторов типа турбулизатора;

– определение геометрических параметров и конфигураций турбулизаторов.

Авторам разработаны новые конструкции интенсификаторов, так называемые локальные турбулизаторы (ЛТ) (семь типовых конструкций). Локальные турбулизаторы обычно турбулизируют не по всему потоку, а в нужных местах, например, в пристеночной зоне теплообмена.

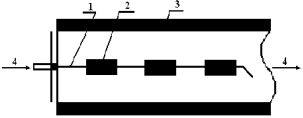

Рис. 1. Схема экспериментальной трубки с локальными турбулизаторами: 1-упругая нержавеющая проволока; 2-турбулизаторы, выполненные из пустотела; 3-трубка теплообменника; 4-направление движения сырой воды.

Основными элементами является тонкая упругая нержавеющая проволока 1 со свободной конфигурацией (рис. 1) и турбулизаторы, выполненные из пустотел с различными геометрическими конфигурациями 2 и закрепленные на определенном расстоянии в проволоке.

Таблица 1

Конструкции иосновные геометрические характеристики локальных турбулизаторов

Конструкции

Геометрические характеристики

Турбулизатор прямоугольный:

s-шаг турбулизатора, s=50…100 мм;

b-ширина турбулизатора, b=8…15 мм;

t-высота турбулизатора, t=4...8 мм.

Турбулизатор квадратный:

s-шаг турбулизатора, s=50…100 мм;

b-ширина турбулизатора, b=8…15 мм;

t-высота турбулизатора, t=8...15 мм.

Турбулизатор конусообразный:

s-шаг турбулизатора, s=50…100 мм;

b-ширина турбулизатора, b=8…15 мм;

d-диаметр основы конуса, d=8...15 мм.

Турбулизатор ромбообразный:

s-шаг турбулизатора, s=50…100 мм;

b-ширина турбулизатора, b=8…15 мм;

t-высота турбулизатора, t=8...15 мм.

Турбулизатор дисковой:

s-шаг турбулизатора, s=50…100 мм;

b-ширина турбулизатора, b=4…10 мм;

d-диаметр диска, d=8...15 мм.

Турбулизатор шарообразный:

s-шаг турбулизатора, s=50…100 мм;

b-ширина турбулизатора, b=8…15 мм;

d-диаметр шара, d=8...15 мм.

Турбулизатор овальный:

s-шаг турбулизатора, s=50…100 мм;

b-ширина турбулизатора, b=8…15 мм;

t-высота турбулизатора, t=8...15 мм.

Один конец проволоки 1 крепится на входную часть трубки 3, а другой конец проволоки оставляется свободным. Диаметр проволоки составляет 0,2…0,8 мм. Поток воды 4, омывая неровные поверхности пустотел, отталкивает проволоку, происходит вибрация проволоки [4]. За счет вибрации весь поток турбулизируется. В табл.1 приведены типовые конструкции локальных турбулизаторов.

Элементы локальных турбулизаторов — полимерные пустотела, путем пропуска проволоки через центр этих тел. Пустотела, могуть быть установлены в различной комбинации. В зависимости от плотности теплоносителя в качестве проволоки могут быть использованы различные материалы с соответствующим удельным весом, например, сталь, полимер и др.

Геометрическая форма пустотела (элемента ЛТ) может быть выполнена различной конфигурации. Критериями оптимального выбора формы элементов являются, число Рейнольдса и коэффициент гидравлического сопротивления канала аппарата. Отсюда следует, что необходимо стремиться получить хорошую турбулизацию потока воды с наименьшим относительным приращением гидравлического сопротивления канала.

Таким образом, используя разработанную конструкцию локальных турбулизаторов в определенных условиях, возможно повышение турбулизации потока жидкости в трубках теплообменников с относительно небольшим увеличением гидравлического сопротивления канала.

На наш взгляд появляется перспектива использования данной конструкции локальных турбулизаторов с целью интенсификации процесса теплообмена и снижения темпа образования отложений, т. к. колебательное движение локальных турбулизаторов создает в объеме трубки подвижные вихревые течения. Кроме того, данная конструкция локальных турбулизаторов проста в изготовлении, малозатратна и не требует замены действующего оборудования.
